Schwarzburg 875/53GWU Preßstoff (Bakelit)

Schwarzburg 875/53GWU; Stern-Radio (ID = 829894) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 829895) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 829897) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 829896) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 829898) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 1877015) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 2334548) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 2334549) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 2334550) Radio

Schwarzburg 875/53GWU; Stern-Radio (ID = 2334551) Radio
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203476) Radio Schwarzburg 875/53GWU; Stern-Radio (ID = 2203479) Radio
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203481) Radio Schwarzburg 875/53GWU; Stern-Radio (ID = 2203482) Radio
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203475) Radio Schwarzburg 875/53GWU; Stern-Radio (ID = 2203470) Radio
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203477) Radio Schwarzburg 875/53GWU; Stern-Radio (ID = 2203471) Radio
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203473) Radio Schwarzburg 875/53GWU; Stern-Radio (ID = 2378) Radio
Use red slider bar for more.
Schwarzburg 875/53GWU; Stern-Radio (ID = 2203476) Radio

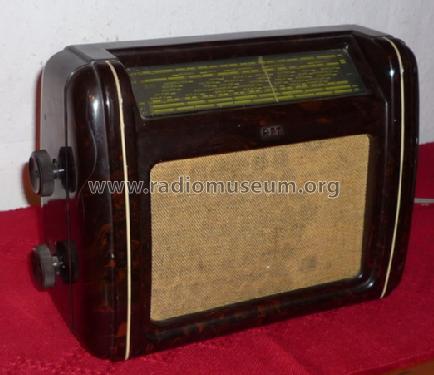

Stern-Radio: Schwarzburg 875/53GWU [Radio] ID = 2203476 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Schwarzburg 875/53GWU Preßstoff (Bakelit), Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH81 UF85 UBF80 or UCH81 UEL51
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 473/10700 kHz
Tuned circuits 8 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Schwarzburg 875/53GWU [Preßstoff ] - Stern-Radio Sonneberg, VEB,
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 310 x 240 x 135 mm / 12.2 x 9.4 x 5.3 inch
Notes Ein Teil der Geräte ist mit UCH81 statt UBF80 als zweite ZF-Stufe ausgeliefert, Triode wird als Demodulator-Diode genutzt (G1 an K). Eingebaute Wurfantenne. - [555309]
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)
Price in first year of sale 283.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funk-Technik (FT) (5309)
Literature/Schematics (1) -- Original-techn. papers. (Funkverlag Hein Service-DVD)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Here you find 379 models, 300 with images and 277 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio: Schwarzburg 875/53GWU
Threads: 1 | Posts: 1
Hits: 1526     Replies: 0
stern-sonn: Schwarzburg (Pr) mit Gnomröhren?
Wolfgang Eckardt
29.May.08
  1

In einem Messebericht von der Leipziger Herbstmesse 1952 (Autor: Ing. Karl Kiehle)  ist unter anderem zu lesen, dass der "Schwarzburg" von Stern-Radio Sonneberg (wahrscheinlich der 875/53 GWU /Pr.) mit Gnomröhren bestückt werden sollte:



Das war mir neu. Mir ist nur bekannt, dass der genannte 4 U 65 von Stern-Radio Rochlitz mit Gnomröhren entwickelt wurde und der "Oberhof" von Stern-Radio Sonneberg ebenfalls mit Gnomröhren bestückt werden sollte (Siehe Detailbild der Rückwand beim Modell.) beide kamen aber so nicht in die Serienproduktion.
