Röhrenvoltmeter RV54

Röhrenvoltmeter RV54; Grundig Radio- (ID = 496606) Equipment

Röhrenvoltmeter RV54; Grundig Radio- (ID = 1106791) Equipment

Röhrenvoltmeter RV54; Grundig Radio- (ID = 1106792) Equipment
Röhrenvoltmeter RV54; Grundig Radio- (ID = 291765) Equipment Röhrenvoltmeter RV54; Grundig Radio- (ID = 367500) Equipment
Röhrenvoltmeter RV54; Grundig Radio- (ID = 523837) Equipment
Use red slider bar for more.
Röhrenvoltmeter RV54; Grundig Radio- (ID = 291765) Equipment
Grundig Radio-: Röhrenvoltmeter RV54 [Equipment] ID = 291765 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhrenvoltmeter RV54, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1955–1961 Category: Service- or Lab Equipment

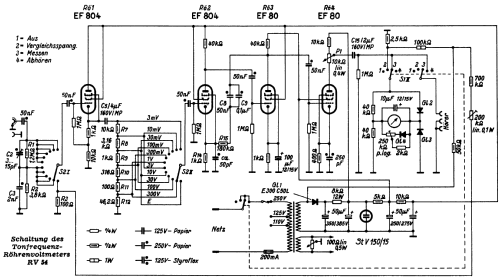

Valves / Tubes 4: EF804 EF804 EF80 EF80 STV150/15
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Röhrenvoltmeter RV54 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 260 x 190 x 130 mm / 10.2 x 7.5 x 5.1 inch
Notes Tonfrequenz-Röhrenvoltmeter mit den Messbereichen 3 / 10 / 30 / 100 / 300 mV und 1 / 3 / 10 / 30 / 100 / 300 V; -70 bis +52 dBv; Frequenzbereich 10 Hz - 200 kHz (5 %) bzw. 20 Hz bis 150 kHz (3 %).
Kopfhörerausgang Ri 15 kOhm, max. 25 Veff.
Das Gerät wurde von Sennheiser produziert und auch unter der Marke Labor-W vertrieben.
Net weight (2.2 lb = 1 kg) 4.8 kg / 10 lb 9.2 oz (10.573 lb)
Price in first year of sale 584.00 DM
External source of data E. Erb 3-907007-36-0
Mentioned in Katalog Radio Fern, 1960
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
