• País
• Alemania

• Fabricante / Marca
• TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg

• Año
• 1949/1950 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 4598

• • alternative name: Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
  • Brand: KD

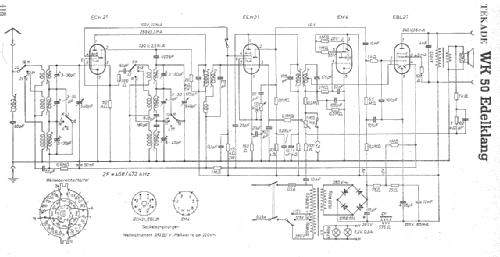

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• ECH21 ECH21 EBL21 EM4

• Numero de transistores

• Semiconductores
• Tr.Gl.=Metal-rectif.

• Principio principal
• Superheterodino en general; ZF/IF 468 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM, OL y OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 220 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org

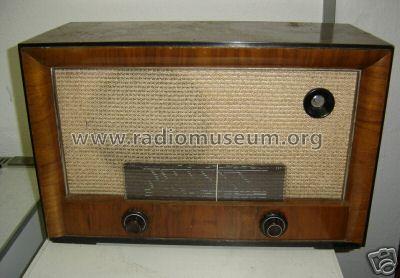

• Modelo: Edelklang WK50 - TeKaDe TKD, Süddeutsche

• Forma
• Sobremesa apaisado (tamaño grande).

• Anotaciones

• Variable Bandbreite und getrennte Klangregelung.
  Austauschbare Flutlicht-Skala, Anschlüsse für TA, UKW-Vorsatz (über TA) und 2. LS.

  Zu diesem TeKaDe-Modell Edelklang WK50 sind bislang keine Belege in Katalogen oder Fachliteratur bekannt. Daher vermuten wir hier den gleichen Bauzeitraum wie das Allstrom-Modell Edelklang GWK50.

• Procedencia de los datos
• Radiokatalog Band 1, Ernst Erb

• Referencia esquema
• Lange-Nowisch

• Documentación / Esquemas (1)
• -- Original prospect or advert (TeKaDe Prospekt zum Edelklang GWK50 und WK50)
