• Country
• France

• Manufacturer / Brand
• Telefunken France; Paris

• Year
• 1955/1956 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 137668

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• ECC85 ECH81 EF85 EABC80 EM85 EL84 EZ80

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

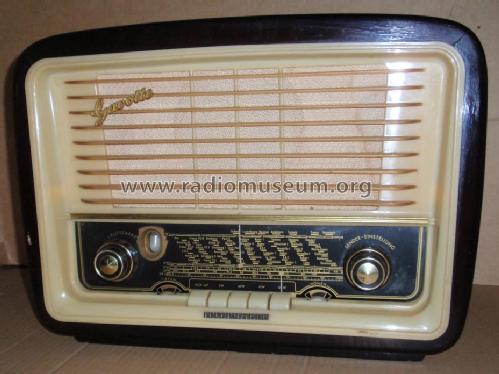

• Model: Gavotte 3552 - Telefunken France; Paris

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 480 x 340 x 210 mm / 18.9 x 13.4 x 8.3 inch

• Notes

• 4 gammes d'ondes dont FM. Cadre blindé orientable à double bâtonnet de 100 mm, antenne FM incorporé. 3 HP : 1 électro-dynamique de 17 cm et 2 électrostatiques ronds de 8 cm.

  Ébénisterie 2 tons merisier avec enjoliveur en rexol ivoire.

  Voir aussi modèle Gavotte TS avec 6AT7N et 6BA6 (encadrement d'oeil magique différent) et modèle Gavotte Hi-Fi avec 6AT7N et 6BY7.

  De nombreux modèles fabriqués par Telefunken France montrent un (F) dans un cercle sur le couverture arrière. Cela indique que le modèle a été fait en France ou destiné pour le marché français - il ne fait pas partie du nom du modèle.

  Le type 3552 n'est pas prouvé.

• Author
• Model page created by Ruben Balea Puente. See "Data change" for further contributors.
