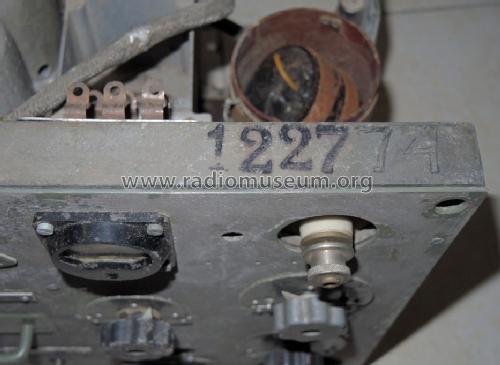

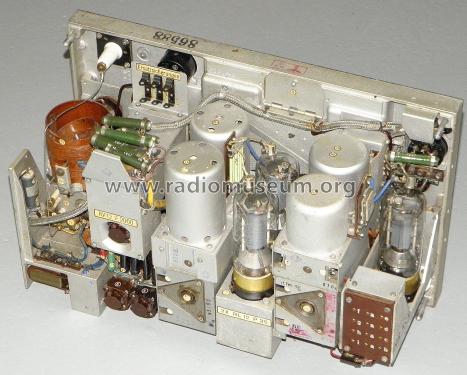

80 Watt - Sender a 80W.S.a

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1940–1945

• Category
• Commercial Transmitter (TX not Transceiver)

• Radiomuseum.org ID
• 227511

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

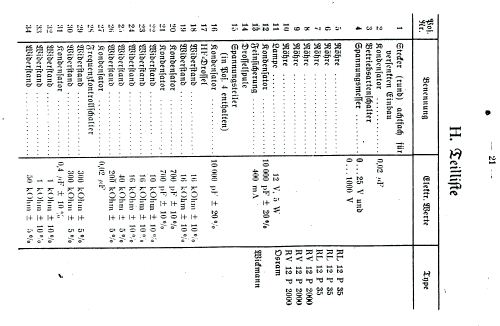

• Valves / Tubes
• RV12P2000 RV12P2000 RV12P2000 RL12P35 RL12P35 RL12P35

• Main principle
• Transmitter

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: 80 Watt - Sender a 80W.S.a - Telefunken Deutschland TFK,

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 500 x 350 x 330 mm / 19.7 x 13.8 x 13 inch

• Notes

• 80 Watt - Sender a / 80W.S.a
  Frequenzbereich 1120 - 3000 kHz.

  Der 80W.S.a basiert technisch auf dem 30W.S.a, allerdings wird er mit einer von 400 auf 800 V erhöhten Anodenspannung betrieben und erreicht mit der grösseren Ausgangsleistung eine grössere Reichweite von bis 200 km im Telegraphie (A1) - Standbetrieb, 80 km im Fahrbetrieb und in Telephonie (A3) bis 70 km im Stand- und 25 km im Fahrtbetrieb.

  Der 80W.S.a ersetzte den 100W.S. und kam auf Panzerspähwagen und Schützenpanzern zum Einsatz, so mit dem Mw.E.c im Gerätesatz Fu 12 SE 80 und mit dem Torn.E.b im mittl.Fu.tr.a und a(mot) auf einem Kfz.17.

• Mentioned in
• Die Deutschen Funknachrichtenanlagen, Bd. 2 (p 51)

• Author
• Model page created by Martin Bösch. See "Data change" for further contributors.
