Bayreuth 653WL (T653WL)

Bayreuth 653WL ; Telefunken (ID = 26427) Radio

Bayreuth 653WL ; Telefunken (ID = 721299) Radio

Bayreuth 653WL ; Telefunken (ID = 719669) Radio

Bayreuth 653WL ; Telefunken (ID = 719670) Radio

Bayreuth 653WL ; Telefunken (ID = 231767) Radio

Bayreuth 653WL ; Telefunken (ID = 231768) Radio

Bayreuth 653WL ; Telefunken (ID = 231769) Radio

Bayreuth 653WL ; Telefunken (ID = 231770) Radio

Bayreuth 653WL ; Telefunken (ID = 243913) Radio

Bayreuth 653WL ; Telefunken (ID = 721329) Radio

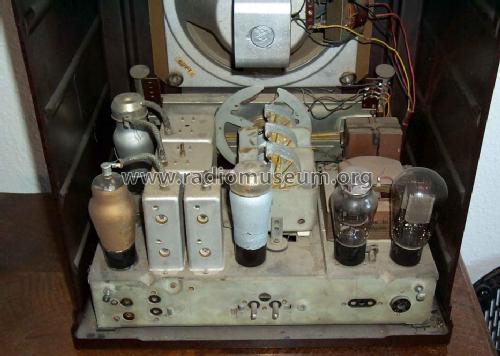

Bayreuth 653WL ; Telefunken (ID = 18213) Radio Bayreuth 653WL ; Telefunken (ID = 18214) Radio

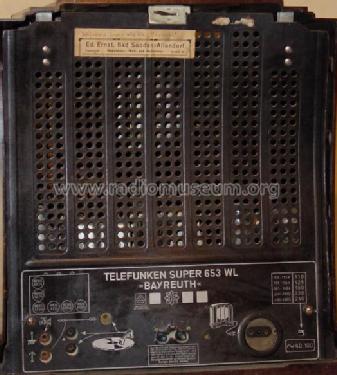

Bayreuth 653WL ; Telefunken (ID = 50181) Radio Bayreuth 653WL ; Telefunken (ID = 50180) Radio
Bayreuth 653WL ; Telefunken (ID = 50182) Radio Bayreuth 653WL ; Telefunken (ID = 68284) Radio
Bayreuth 653WL ; Telefunken (ID = 50178) Radio Bayreuth 653WL ; Telefunken (ID = 583401) Radio

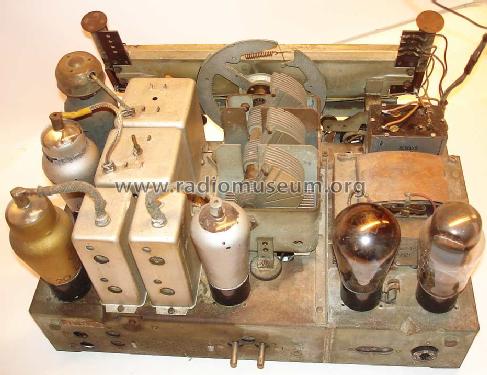

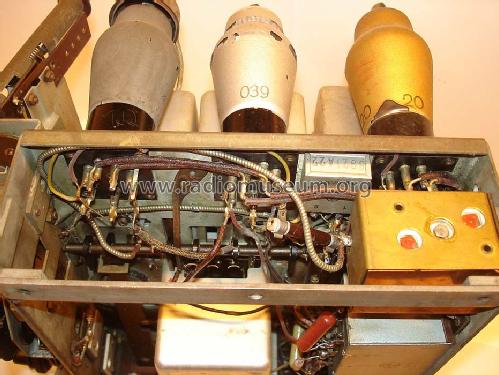

Bayreuth 653WL ; Telefunken (ID = 1427837) Radio Bayreuth 653WL ; Telefunken (ID = 1427839) Radio
Use red slider bar for more.
Bayreuth 653WL ; Telefunken (ID = 18213) Radio
Telefunken: Bayreuth 653WL [Radio] ID = 18213 606x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bayreuth 653WL (T653WL), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1933–1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: RENS1234 RENS1224 RENS1234 REN924 RENS1374d RGN2004
Main principle Superhet with RF-stage; ZF/IF 132 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Bayreuth 653WL - Telefunken Deutschland TFK,
Material Bakelite case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 440 x 460 x 300 mm / 17.3 x 18.1 x 11.8 inch
Notes

Der Telefunken Bayreuth 653WL und 654 haben ein sog. "Orthoskop". Das ist (für diese Modelle) ein Schattenzeiger-Instrument als Abstimm-Anzeige - wie aus den technischen Beschreibungen und Schaltbild zu ersehen ist.

Price in first year of sale 355.00 RM !
Source of data Radio-Zentrale Prohaska 1933/34 / Radiokatalog Band 1, Ernst Erb

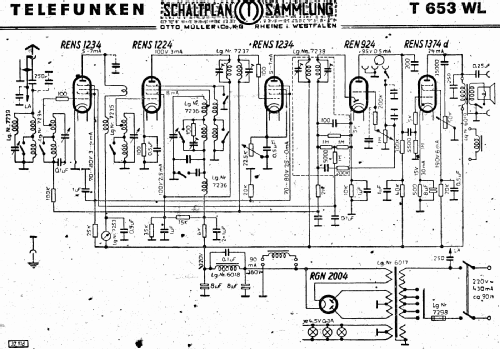

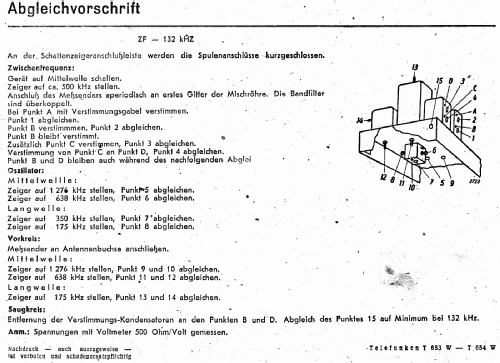

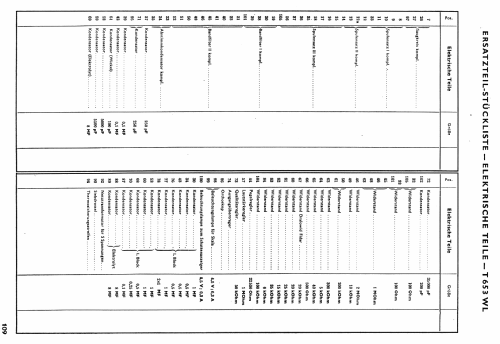

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Radio-Katalog Fricke, Radio Groß-Vertrieb, 1934/35
