For model Concertino 53W, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC81 ECH81 EF41 EF41 EM35 EABC80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 452/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Concertino 53W - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 415 x 300 mm / 24.4 x 16.3 x 11.8 inch
Notes Drehbare Ferritantenne.
Jubiläumsmodell 50 Jahre Telefunken.
Net weight (2.2 lb = 1 kg) 13.2 kg / 29 lb 1.2 oz (29.075 lb)
Price in first year of sale 399.00 DM
Collectors' prices
External source of data Erb
Source of data Kat.d.Rundf.GrossH.1953/54
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3372 models, 2932 with images and 1933 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Concertino 53W
Threads: 4 | Posts: 4
Hits: 1654     Replies: 0
telefunken: Concertino - Erstmals 100.000 Stück Jahresabsatz
Wolfgang Scheida
20.Apr.12
  1

Eine Notiz aus Deutschland, wonach es Telefunken mit Mitte Dezember 1954 erstmals als deutschen Hersteller gelungen ist 100.000 Stück von einem Gerät (Concertino, 400 DM Klasse) der gleichen Type auszuliefern.

Es werden vermutlich alle Typenvarianten, also auch GW gemeint sein.

Quelle: Das Elektron; Dezember 1954 (A) Heft 9, S.260


Hits: 1597     Replies: 0
telefunken: 53W ; Concertino - Info zur Modellserie 1953
Winfried Höhn
23.Jul.11
  1 Wie der Zufall so spielt: während einer Zugfahrt im Rahmen einer Weserradtour von Hannover nach Hameln habe ich einen (nach eigener Aussage) ehemaligen Mitarbeiter von Telefunken getroffen, der Anfang der 60er Jahre mit einem Stereo-Vorführmodell zu Händlern gereist ist, um für die Stereofonie zu werben. Zum Modell Concertino sagte er folgendes: Das Gerät war so erfolgreich auf dem Markt, dass neben der eigentlichen Produktionslinie noch eine zweite (zunächst nicht dafür vorgesehene) belegt wurde. Die Seriennummer seien daher nach zwei verschiedenen Schemata aufgebaut worden, da man die Methode am zweiten Band nicht ändern wollte. In diesem Jahr wurden über 100.000 Stück dieses Modells produziert. Das 100000te Modell wurde dann auf der jährlichen Weihnachtsfeier an eine Mitarbeiter verlost.

Hits: 1872     Replies: 0
telefunken: ; Concertino W
Karel Van Doorslaer
06.Nov.03
  1

Hello ich suche die ruckwand oder ein scan ,digital photo , fotocopie so das ich die reproducieren kan.

Danke!


Hits: 2778     Replies: 0
Telefunken Concertino 53, Ergänzung:
Eilert Menke
04.Apr.03

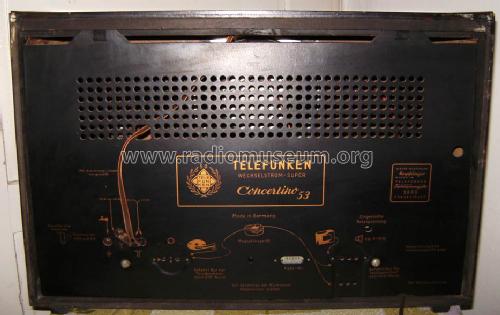

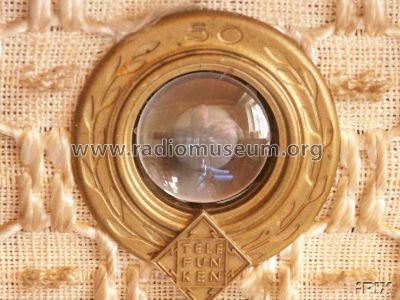

  1 Alle im Jahre 1953 produzierten Geräte sind eine Sonderausgabe zum fünfzigjährigen Jubiläum der Fima Telefunken (gegr. 1903). Sie sind mit einem speziellen Aufdruck an der Rückwand, Loorbeerkranz mit der Jahreszahl "50" um das Magische Auge sowie teilweise mit Goldfäden durchwebtem Schallwandstoff versehen.
