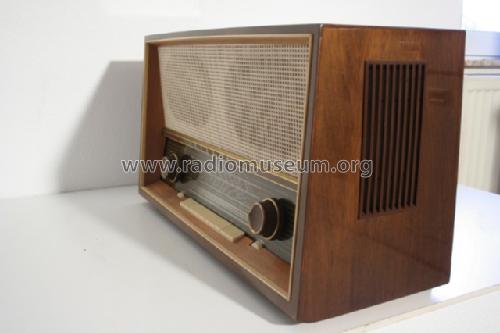

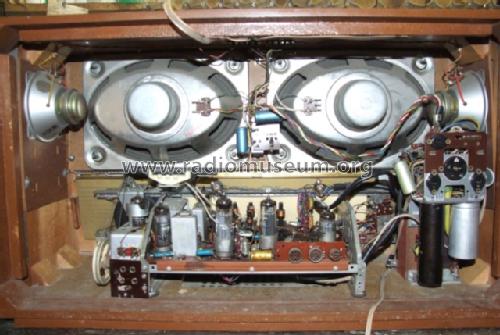

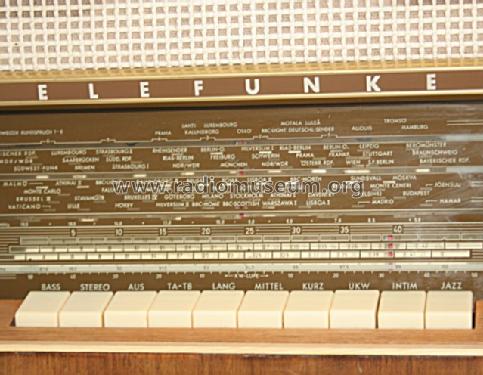

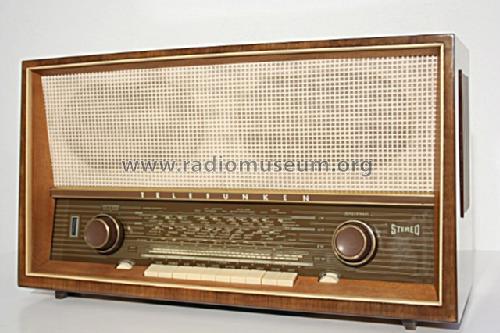

Concerto 2284 Nußbaum mittel poliert

Concerto 2284; Telefunken (ID = 86588) Radio

Concerto 2284; Telefunken (ID = 86590) Radio

Concerto 2284; Telefunken (ID = 1307997) Radio

Concerto 2284; Telefunken (ID = 1307998) Radio

Concerto 2284; Telefunken (ID = 1307999) Radio

Concerto 2284; Telefunken (ID = 1308000) Radio

Concerto 2284; Telefunken (ID = 1308001) Radio

Concerto 2284; Telefunken (ID = 2327287) Radio

Concerto 2284; Telefunken (ID = 2327288) Radio

Concerto 2284; Telefunken (ID = 2327290) Radio
Concerto 2284; Telefunken (ID = 2316394) Radio Concerto 2284; Telefunken (ID = 2316396) Radio
Concerto 2284; Telefunken (ID = 2316397) Radio Concerto 2284; Telefunken (ID = 2316399) Radio
Concerto 2284; Telefunken (ID = 2316402) Radio Concerto 2284; Telefunken (ID = 2316403) Radio
Concerto 2284; Telefunken (ID = 2316404) Radio Concerto 2284; Telefunken (ID = 2316405) Radio
Concerto 2284; Telefunken (ID = 482234) Radio Concerto 2284; Telefunken (ID = 482240) Radio
Use red slider bar for more.
Concerto 2284; Telefunken (ID = 2316394) Radio
Telefunken: Concerto 2284 [Radio] ID = 2316394 1255x1048
Select picture or schematic to display from thumbnails on the right and click for download.
For model Concerto 2284 Nußbaum mittel poliert, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1961–1963 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECC85 ECH81 EBF89 EBC91 EM84 ECC83 ECL86 ECL86
Semiconductors (the count is only for transistors) B250C150 OA172 OA172
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker 4 Loudspeakers
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Concerto 2284 [Nußbaum mittel poliert] - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 360 x 260 mm / 24.8 x 14.2 x 10.2 inch
Notes

Stereo-NF-Verstärker, 7-W-Gegentakt-Endstufe bei Stereo in Zweiwegtechnik.
In einem Prospekt, enthaltend den Telefunken Concerto 2284 (9 Röhren + 2 Ge-Diode), erwähnt Telefunken eine Röhre zu viel - wahrscheinlich rechnet man den Netzgleichrichter B250C150 dazu.

Net weight (2.2 lb = 1 kg) 13.2 kg / 29 lb 1.2 oz (29.075 lb)
Price in first year of sale 519.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62
Literature/Schematics (1) -- Original-techn. papers.
Documents regarding this model
  Telefunken Concerto 2284 Bedienungsanleitung 1261 KB
  UKW-Sendertabelle (from Telefunken 2284) 1072 KB


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3449 models, 3033 with images and 2025 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Concerto 2284
Threads: 2 | Posts: 6
Hits: 1739     Replies: 1
telefunken: 2284; Concerto
Nuno António
19.Dec.11
  1

I recently purchased a 2284 concert telefunkem an antique shop, did a little restoration and is already working. But there's a problem, which is as follows. In order to be working some minutes, maybe 5 to 10 minutes, the audio quality will be lost, and begins to distort as much as we increase the volume and the lower it is without quality. It replaces each capacitor in the circuit that is one of the valves ecl86 because they were damaged as a resistance. Do the valves are tired? This symptom is noted in both FM and AM. I ask for help for this machine to work 100%.

greetings

Nuno António

Emilio Ciardiello
19.Dec.11
  2

Dear António,

first of all you should be sure of stability in supply and bias voltages during the warm-up.

You should check both the B+ supply voltage and the grid biasing of the output tubes when the radio starts to operate and then repeat the measure after the warm-up. Unfortunately the readability of the schematic diagram for this radio is very poor. Anyway you should read approximately the values given below.

- B+ voltage, measured on the aluminum capacitor in the bottom-left side of the diagram, should be around 230 volts.

- To measure the grid bias voltage you should use a multimeter with high input impedance, say 10 Mohms. You should read zero against chassis ground on the pins 8, pentode control grid, and some +6.2 volts on the pins 7, cathode, of both ECL86 output tubes.

In normal conditions the above voltages should not be significatively influenced by warm-up. Use the greatest care when measuring the B+ voltage.

Regards, Emilio


Hits: 1784     Replies: 3
telefunken: 2284; Concerto
Nuno António
19.Dec.11
  1

Comprei recentemente um telefunkem concerto 2284 numa loja de antiguidades, fiz um pequeno restauro e já se encontra a trabalhar. Mas tem um problema, que é o seguinte. Ao fim de estar a trabalhar ums minutos, talvez 5 a 10 minutos, a qualidade do audio vai-se perdendo, começa a distorcer e por mais que se aumente o volume mais baixo ele fica e sem qualidade. Já substitui uns condensadores que estão no circuito de uma das valvulas ecl86, pois estavam avariados assim como uma resistencia. Será que as valvulas estão cansadas? Este sintoma nota-se tanto em FM como em AM. Peço ajuda para por esta maquina a trabalhar a 100%.

Cumprimentos

Nuno António

Joe Sousa
23.Dec.11
  2

Caro Nuno:

O facto dos simtomas serem comuns em AM e FM sugere um problema nas etapas audio. Uma possiblidade seriam condensadores de acoplamento com fugas de corrente entre a placa do triodo (pino 9) e a grelha do pentodo (pino 8) no ECL86, que iriam alterar o ponto de funcionamento do ECL86.

Consultar Substituição de Condensadores para mais informações sobre condensadores defeituosos.

O melhor será medir algumas voltagems DC (corrente contínua) com um multímetro de alta impedância (>1Meg). As voltagens mais uteis seriam aquelas presentes nos terminais activos dos tubos das etapas de audio, e também as voltagems presentes na fonte de alta tensão. Seria bom medir ràpidamente as voltagems logo após a início do funcionamento do rádio, e depois repetir as medições ao fim dos 5 ou 10 minutos quando o som piora.

O esquema indica voltagens. Em geral, desvios dentro de 20%, entre os valores medidos e os valores indicados, são toleráveis. Mas neste caso o que interessa mais é a variação durante os primeiros 5-10 minutos.

Claro está que é preciso cuidado na medição das altas voltagems para não apanhar choques. Uma prática muito segura é a de usar uma só mão nas medições mantendo a outra mão no bolso, por assim dizer. O terminal negativo do mutímetro poderá ser ligado ao chassis, enquanto se fazem as várias medções, com uma garra ou extenção com garras, .

Fico atento aos resultados das medições.

Boa sorte e Boas Festas,

-Joe/José

Nuno António
27.Feb.12
  3

Boas amigo Joe Sousa

Peço desculpa por só agora lhe responder, mas não tenho tido tempo para o hobby do restauro dos radios. Mas este fim de semana estive a fazer alguns trabalhos, e posso adiantar que há progressos.

Comecei por substituir o condensador  existente na fonte que era de 50 uF/50 uF/50uF 350/380v, que era uma das coisas que eu tinha em mente, por este apresentar tipo derrame e posso adiantar que obtive bons resultados no aspecto de que os estalidos que se houviam desaparceram, mas continuo com o problema de quando aumento o volume este começar a distroçer, coisa que parece mais falta de alimentação. Seguidamente a este teste fui fazer varias medições tanto na entrada como ddepois já na saida da fonte e os valores não tem praticamente quebra, depois fui verificar entre o pino 9 e o pino 8 das ecl86 e também não há variações significativas que justifiquem este sintoma. Fiquei completamente sem saber o que fazer.

Mais uma vez peço ajuda.

Cumprimentos

Nuno António

Joe Sousa
01.Mar.12
  4

Caro Nuno:

Também me tenho demorado na resposta, pois estou a viajar em férias desde o dia 27 último.

Pelos resultados obtidos nos testes, parece que a fonte de alimentação e o ponto de operação das vávulas estão dentro dos parâmetros esperados.

Agora será preciso apurar a localização da avaria através dum processo de successivas eliminações.

Estive a estudar o esquema das etapas de audio deste rádio e tornou-se logo claro que os transformadores de saída não são identicos. Trata-se de uma combinação de transformadores dissimilares que combina o conteúdo L+R (mono) em forma push-pull no transformador da parte de cima do esquema e combina o conteúdo L-R, que tem muito menor teor energético, no outro transformador em coniguração "single-ended". O termo "single-ended" é a configuração usada com uma só válvula de potência. Não sei qual será o termo próprio em Português. Nos Estados Unidos este aproveitamento de duas válvulas em push-pull e single-ended para stereo foi conhecido como "Simplex".

Há a possibilidade de haver um mau contacto que se revela ao fim dos 10 minutos. O melhor produto que conheço para a limpesa de contactos é o DeOxit dos laboratórios Caig. Este óleo de limpesa tem uma acção ligeiramente química que o differencia dos restantes productos. Funciona mais como um limpa-pratas do que como mero dissolvente.

Apresento algumas sugestões para a apurar o local da avaria:

  1. Depois do rádio aquecido retirar cada uma das ECL86 para ver se a distorção se altera. É de esperar que quando uma das ECL86 é eliminada, os soms graves causem distorção com o som mais alto. Mas há aqui uma complicação: Uma das válvulas pode funcionar sozinha, mas a outra serve the pré-amplificador para os dois canais. Portanto, retirar a ECL86 que não para o funcionamento do rádio. Esta será a válvula na parte de cima do esquema. Finalmente, ver se este funcionamento com uma só valvula dá igualmente com qualquer das vávulas no mesmo soquete.
  2. Ligar um leitor CD à entrada the fita ou gira discos para verificar que a perca não é no selector de bandas ou à saída dos detectores de rádio.
  3. Mais uma alternativa diagnóstica para apurar qual dos canais tem avaria seria de usar um condensador entre 0.1uF e 1uF e 300V com um terminal no chasis  para parar por completo o progresso do som através das várias etapas. Este condensador seria preferencialmente de filme, mas poderia ser cerâmico, ou até electrolíco, com o terminal negativo ligado ao chassis. Esta sugestão evita o uso dum osciloscópio; basta ouvir se a distorção desaparece. Se a distorção desaparece, quer dizer que a avaria está depois do ponto onde o condesador foi aplicado.

Boa sorte,

-Joe/José




Telefunken: Concerto 2284
