Famulus 3971

Famulus 3971; Telefunken (ID = 212669) Radio

Famulus 3971; Telefunken (ID = 212670) Radio

Famulus 3971; Telefunken (ID = 1958817) Radio

Famulus 3971; Telefunken (ID = 1958818) Radio

Famulus 3971; Telefunken (ID = 1958819) Radio
Famulus 3971; Telefunken (ID = 2382106) Radio Famulus 3971; Telefunken (ID = 308630) Radio
Famulus 3971; Telefunken (ID = 408027) Radio Famulus 3971; Telefunken (ID = 408026) Radio
Famulus 3971; Telefunken (ID = 27232) Radio Famulus 3971; Telefunken (ID = 308629) Radio
Famulus 3971; Telefunken (ID = 408025) Radio Famulus 3971; Telefunken (ID = 558800) Radio
Famulus 3971; Telefunken (ID = 558803) Radio Famulus 3971; Telefunken (ID = 1300166) Radio
Use red slider bar for more.

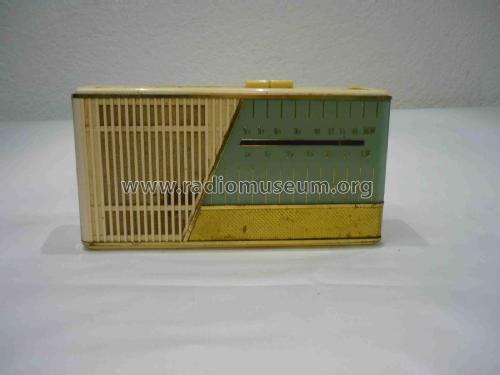

Famulus 3971; Telefunken (ID = 2382106) Radio
Telefunken: Famulus 3971 [Radio] ID = 2382106 1400x1030
Select picture or schematic to display from thumbnails on the right and click for download.
For model Famulus 3971, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1958–1961 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC613 OC612 OC612 OC602 OC604 OC604spez OC604spez OA174 OA174
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz; 3 AF stage(s)
Tuned circuits 8 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out 0.3 W (unknown quality)
from Radiomuseum.org Model: Famulus 3971 - Telefunken Deutschland TFK,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 240 x 120 x 50 mm / 9.4 x 4.7 x 2 inch
Notes

Der Telefunken Famulus 3971 entstand nach den folgenden ersten Transistor-Modellen von Telefunken: Partner-Vorserie TR1, Partner I und Partner II.

Unsere Vermutung ist, dass die Presswerkzeuge und weitere Porduktionsvorrichtungen und evtl. Maschinen für diesen Famulus nach Brasilien versandt wurden, um danach diesen ersten Famulus als Famulus II dort wesentlich günstiger zu produzieren. Lediglich etwas vom Innenleben wurde geändert, wie z.B. die Halbleiterbestückung zu OC614 AF105a AF105 AC122 AC122 OC604spez OC604spez OA174 OA174.


Net weight (2.2 lb = 1 kg) 1.2 kg / 2 lb 10.3 oz (2.643 lb)
Price in first year of sale 199.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1958/59 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3403 models, 2966 with images and 1958 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
