gavotte 201; Telefunken (ID = 1715338) Radio
Telefunken: gavotte 201 [Radio] ID = 1715338 933x530
Select picture or schematic to display from thumbnails on the right and click for download.
For model gavotte 201, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1969–1971 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF106 AF121 AF121 AF121 AF137 BC114 AC122 AC117 AD150
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125; 220-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 4 W (unknown quality)
from Radiomuseum.org Model: gavotte 201 - Telefunken Deutschland TFK,
Material Plastics (no bakelite or catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 170 x 190 mm / 24.4 x 6.7 x 7.5 inch

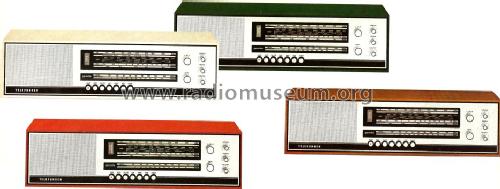

Notes Gehäuse: weiss, grün, rot, oder Nussbaum-Dekor.
Net weight (2.2 lb = 1 kg) 6.650 kg / 14 lb 10.4 oz (14.648 lb)
External source of data erb
Source of data Handbuch VDRG 1969/1970
Mentioned in Handbuch VDRG 1970/1971


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3471 models, 3040 with images and 2008 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: gavotte 201
Threads: 2 | Posts: 4
Hits: 2084     Replies: 1
Probleme sur radio Telefunken gavotte 201
Thierry Guerillot
10.Mar.13
  1

Bonjour je suis nouveau membre et je possede une radio Telefunken Gavotte 201 de 1969.                   Celle ci fonctionne bien mais quelques fois quand j'ecoute la radio le son ce coupe le poste possede une aiguille de 1 à 6 quand j'entend la radio l'aiguille est en position 3 quand le son ce coupe l'aiguille est en position 1 voir 0. ( pas de probleme d'alimentation radio R.A.S )

Ma solution je laisse enfoncer le bouton LW mais je debranche l'alimentation de la radio et la celle ci remarche comme ci de rien n'etait.

Y aurrait'il une personne qui pourrait me dire de quoi s'agit'il ( perso je pense à un transistor )

La radio possede 9 transistors 4 diodes 1 redresseur comment  retrouver les diodes sur le shema ainssi que le redresseur ?

Si une personne sympas peut me les entourer sur le shema cela serait exelent car je suis un bon bricoleur mais pas pris de cour electronique depuis le college.



Je vous remerci tous par avance et longue vie à nos vieilles radios.



THIERRY





Jean Marchal
14.Apr.13
  2

Bonjour,

Ce poste possède outre 9 transistors, 6 diodes (et non 4) et un redresseur.

J'ai accédé à ta demande en entourant de rouge les diodes et de violet le pont redresseur sur le schéma.

Vous pouvez le télécharger  ICI

Poue le téléchargement:

id: repartout

pwd : repartout2013

A+  Jean


Hits: 2576     Replies: 1
telefunken: 201; gavotte
Arno Ehlscheid
29.Jan.06
  1 Hallo liebe Radiofreunde,

z.Zt. habe ich ein Telefunken Gavotte 201 von meinem Nachbarn zur Reparatur.
Das Gerät spielte zunächst überhaupt nicht. Ursache dafür war schlechte Kontaktgabe im Tasterturblock. Nach gründlicher Reinigung des gesamten Gerätes, besonders des Tasterturblocks und Behandlung der Tastenkontakte mit Tunerspray spielt seitdem UKW wieder einwandfrei.
Jedoch machen die LM, MW u. KW Kontakte immer noch Schwierigkeiten.
Über Durchgangsmessungen (Schaltplan vorhanden ) ist sicher, das es sich wirklich nur um unsichere Kontaktgabe handelt, insbesondere bei Betätigung der MW-Taste.
Ich habe die Tasten nochmals mit Deoxit D5-Spray eingesprüht. Ist dadurch schon besser geworden aber immer noch nicht einwandfrei.
Kann jemand hier vielleicht noch einen Tipp geben, was noch außer Ausbau der einzelnen Schaltschieber in Frage kommt.

Herzliche Grüsse
Arno Ehlscheid
Arno Ehlscheid
29.Jan.06
  2 Hallo liebe Radiofreunde,

manchmal sollte man vielleicht besser etwas warten, bevor man hier im Forum um Unterstützung bittet. Inzwischen habe ich festgestellt, das man die Schaltschieber ganz einfach herausnehmen kann, indem man die schmalen Abdeckplättchen auf der Oberseite der Schaltschieber-Kunststoffgehäuse leicht herausnehmen kann. Diese sind nur mit je 4 Zungen eingerastet und mit Klebeband fixiert. Muß wohl (noch nicht so lange Brillenträger ) an meiner inzw. eingeschränkten Sehfähigkeit auf sehr kurzen Distanzen liegen. Oh wie ich diese Brille schon beim basteln verflucht habe. Früher war das alles kein Problem und wenn heute mal ein Kleinteil oder Schraube runterfliegt, geht meistens die nervende  Kriecherei auf dem Boden los. Naja, so isses halt.
Jedenfalls konnte ich so natürlich die Kontakte der Schaltschieber und die im Gehäuse liegende Kontaktzungen wunderbar mit getränktem Wattestäbchen reinigen. Die Sprays hatten zwar schon die Oxidschichten gelöst, jedoch lag immer noch ein grünliche Schmutz-/Oxidschicht über den Kontaktstellen.
Nach der Reinigung spielt das Radio nun in allen Empfangsbereichen wieder sehr gut!
Vielleicht hilft aber mein kleiner Reparaturbericht hier einem anderen Radiofreund bei der Reparatrur / Überholung dieses Radios, das wie ich finde, einen sehr schönen, vollen und warmen Klang hat.

Viele Grüsse
Arno Ehlscheid

Telefunken: gavotte 201
