Jubilate 7 Export

Jubilate 7 Export ; Telefunken (ID = 1276678) Radio Jubilate 7 Export ; Telefunken (ID = 1276679) Radio
Jubilate 7 Export ; Telefunken (ID = 1276680) Radio Jubilate 7 Export ; Telefunken (ID = 1276681) Radio
Jubilate 7 Export ; Telefunken (ID = 1276682) Radio
Use red slider bar for more.
Jubilate 7 Export ; Telefunken (ID = 1276678) Radio
Telefunken: Jubilate 7 Export [Radio] ID = 1276678 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Jubilate 7 Export, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1956 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECC85 ECH81 EF89 EABC80 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; Export model
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Jubilate 7 Export - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 320 x 240 x 180 mm / 12.6 x 9.4 x 7.1 inch
Notes Model approved for Swedish market. Similar to standard Jubilate 7, except:
- On backplate is printed
"Svenska AB Trådlös Telegrafi Stockholm", "45 Watt Växelström 50 p/s"

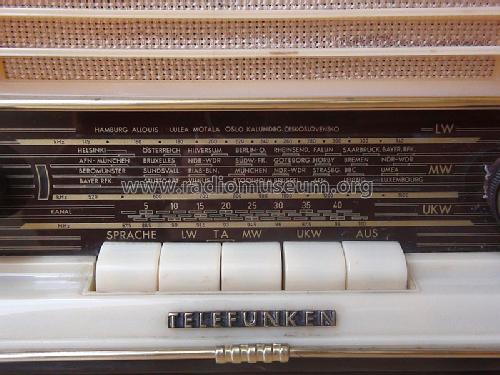

- Dialglass shows also Swedish station names.

Telefunken Jubilate 7 Export trägt den Hinweis "Für Schweden approbiert" auf dem Schema und dessen Aufbewahrungstäschchen. Die MW-Skala zeigt neben deutschen Stationsnamen skandinavische und baltische Sender. Die Tastenbeschriftung ist jedoch in deutsch gehalten.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Source of data -- Schematic

Model page created by Robert Kooijman. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3449 models, 3033 with images and 2025 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
