Kleines Netzanschlußgerät Type W

Kleines Netzanschlußgerät Type W; Telefunken (ID = 744740) Power-S Kleines Netzanschlußgerät Type W; Telefunken (ID = 744741) Power-S
Kleines Netzanschlußgerät Type W; Telefunken (ID = 744742) Power-S Kleines Netzanschlußgerät Type W; Telefunken (ID = 744743) Power-S
Kleines Netzanschlußgerät Type W; Telefunken (ID = 744744) Power-S Kleines Netzanschlußgerät Type W; Telefunken (ID = 744747) Power-S
Kleines Netzanschlußgerät Type W; Telefunken (ID = 744748) Power-S Kleines Netzanschlußgerät Type W; Telefunken (ID = 745029) Power-S
Use red slider bar for more.
Kleines Netzanschlußgerät Type W; Telefunken (ID = 744740) Power-S
Telefunken: Kleines Netzanschlußgerät Type W [Power-S] ID = 744740 768x576
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kleines Netzanschlußgerät Type W, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1931 ? Category: Power supply/conditioner or battery or charger
Valves / Tubes 1: RE134 or RGN354
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 120/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Kleines Netzanschlußgerät Type W - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 190 x 140 x 120 mm / 7.5 x 5.5 x 4.7 inch
Notes

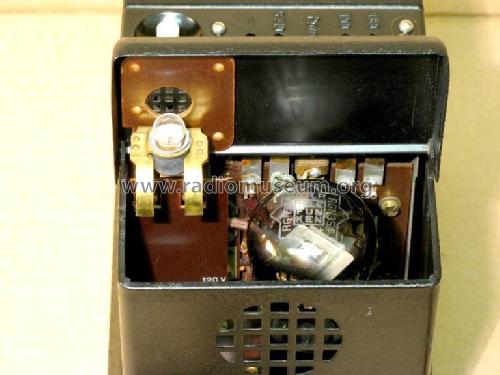

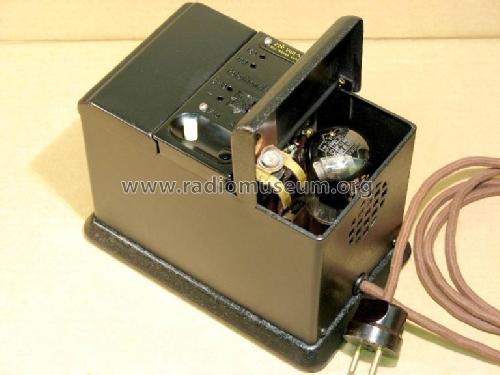

Das Netzanschlussgerät W ist für die Wechselstromversorgung des Telefunken T10 vorgesehen. Die Gleichrichtung für die Anoden- und Gitterspannung erfolgt mit 1 Röhre RE 134 oder RGN 354.

Heizspannungen können für 4V-Röhren wie REN1104, REN1004 oder 1V-Kurzfadenröhren wie REN511 und REN611 entnommen werden.

Price in first year of sale 75.00 RM

Model page created by Dieter Tabbert. See "Data change" for further contributors.
