Kurier 123WL/o (T123WLK)
Telefunken; Wien
- Country
- Austria
- Manufacturer / Brand
- Telefunken; Wien
- Year
- 1934/1935
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 10877

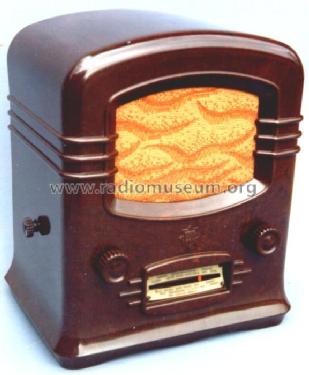

Telefunken Kurier 123WL/o
Telefunken Kurier 123WL/o

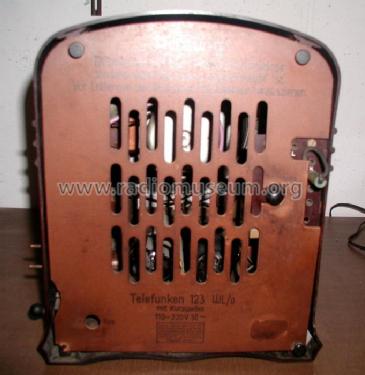

Telefunken Kurier 123WL/o (Rückansicht)
Telefunken Kurier 123WL/o (Innenansicht)
Telefunken Kurier 123WL/o
Telefunken Kurier 123WL/o (Innenansicht)
Telefunken Österreich (Siemens) 123 WL/o

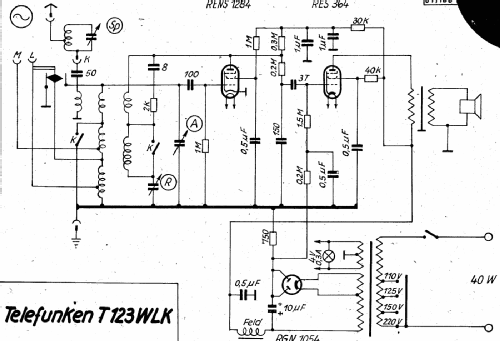

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- TRF with regeneration; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Kurier 123WL/o - Telefunken; Wien
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Dimensions (WHD)
- 265 x 305 x 205 mm / 10.4 x 12 x 8.1 inch
- Notes
- Röhren liegend, KW=20-40m, oben halbrund
- Net weight (2.2 lb = 1 kg)
- 6 kg / 13 lb 3.5 oz (13.216 lb)
- Price in first year of sale
- 185.00 öS !
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Circuit diagram reference
- Lange + Schenk
- Other Models
-
Here you find 109 models, 95 with images and 80 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken; Wien
Collections
The model Kurier is part of the collections of the following members.
Forum contributions about this model: Telefunken; Wien: Kurier 123WL/o
Threads: 2 | Posts: 2
Für dieses Modell habe ich ein Gehäuse für den Blockkondensator gezeichnet. Bei diesem Gerät hat der Blockkondensator kein Metallgehäuse sondern besteht aus einer aus Pertinaxwänden und weinrotem Packpapier hergestellten quaderförmigen Schachtel. Drinnen sind mehrere Papierfolien Wickel die an Lötstützpunkten herausgeführt sind. Diese Lötstützpunkte sind wesentlicher Teil der Verdrahtung und können deshalb nicht so einfach weggelassen werden. Alles ist natürlich in Teer eingegossen. Außen klebt ein Schaltschema des Innenlebens.
Der Block wird von einem Metallbügel gehalten. Die Kontakte ragen durch einen Schlitz im Chassis durch.
Bei meinem Gerät war der Kondensator stark aufgebläht und unbrauchbar..
Das File zum 3D Drucken stellt den Quader nach. Innen kann eine Lötleiste eingeklebt werden und es finden die Kondensatoren bequem Platz. Ausgiessen ist nicht erforderlich.
Ich habe das Gehäuse weinrot lackiert und den Schaltplan auch wieder aufgeklebt. Das gibt ein recht originalgetreues Aussehen. Gerade bei diesem Modell ist das besonders wichtig, da der Aufbau ziemlich einzigartig durch die liegenden Röhren, dem vertikalen Chassis mit integrierter Skala an der Unterseite des Chassis ist. Dadurch wurde ein sehr kleines Gehäuse für diese Zeit möglich.
