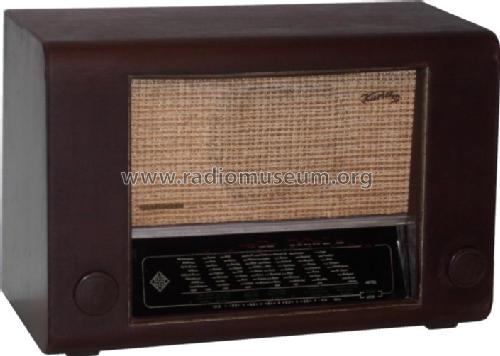

Kurier 52 (W) Holz

Kurier 52 ; Telefunken (ID = 305733) Radio
Kurier 52 ; Telefunken (ID = 28170) Radio Kurier 52 ; Telefunken (ID = 28171) Radio
Kurier 52 ; Telefunken (ID = 28172) Radio Kurier 52 ; Telefunken (ID = 742930) Radio
Kurier 52 ; Telefunken (ID = 742931) Radio Kurier 52 ; Telefunken (ID = 742932) Radio
Kurier 52 ; Telefunken (ID = 742933) Radio Kurier 52 ; Telefunken (ID = 742934) Radio
Kurier 52 ; Telefunken (ID = 742936) Radio Kurier 52 ; Telefunken (ID = 742938) Radio
Use red slider bar for more.
Kurier 52 ; Telefunken (ID = 28170) Radio
Telefunken: Kurier 52 [Radio] ID = 28170 643x466
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kurier 52 (W) Holz, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH42 EF41 EAF42 EL41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     5 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
Power out
from Radiomuseum.org Model: Kurier 52 [Holz] - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel, low profile (big size).
Notes Nur Spartransformator! Siehe auch Modell mit Bakelitgehäuse und magischem Auge. Kein Beleg für das "W" in Typnummer. UKW Demodulation mit Flankengleichrichter.
Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (5113)
