For model Kurzwellen-Empfänger a (Anton) Kw.E.a (E454Bs), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1938–1944 Category: Military Receiver
Valves / Tubes 11: RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800
Main principle Superhet with RF-stage; ZF/IF 250,9 kHz; 1 AF stage(s)
Tuned circuits 13 AM circuit(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Storage and/or dry batteries / 2 & 90 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Kurzwellen-Empfänger a Kw.E.a - Telefunken Deutschland TFK,
Material Metal case
Shape Boatanchor (heavy military or commercial set >20 kg).
Dimensions (WHD) 692 x 274 x 346 mm / 27.2 x 10.8 x 13.6 inch
Notes

2 HF-Vorstufen. Betriebsarten A1 und A3 (eingebauter BFO 251,8 kHz). Betrieb auch mittels Netzanschlußgerät NA6 möglich. Zivile Bezeichnung E454Bs.

Frequenzbereiche:

  • I. (weiß)  980 - 1610 kHz
  • II. (rot)  1560 - 2550 kHz
  • III. (gelb)  2470 - 4060 kHz
  • IV. (blau)  3940 - 6395 kHz
  • V. (grün)  6205 - 10200 kHz
Net weight (2.2 lb = 1 kg) 42 kg / 92 lb 8.2 oz (92.511 lb)
Source of data -- Original-techn. papers.
Mentioned in - - Manufacturers Literature (Kw.E.a Gerätehandbuch, D.(Luft) 4403, Mai 1941)

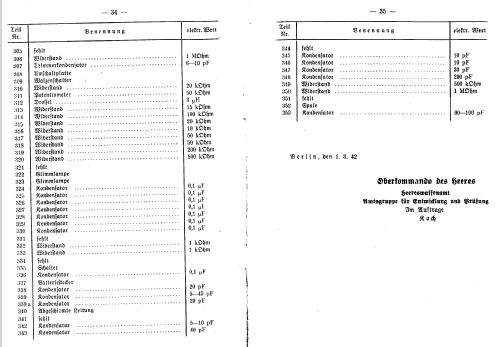

Literature/Schematics (1) - - Manufacturers Literature (Kurzwellenempfänger a (Kw.E.a), D911/1, März 1942)

Model page created by Iven Müller. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3481 models, 3050 with images and 2017 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Kurzwellen-Empfänger a Kw.E.a
Threads: 1 | Posts: 1
Hits: 489     Replies: 0
telefunken: Kurzwellenempfänger a : Zwei Varianten
Hans RODT
11.Mar.20
  1

Der Kurzwellenempfänger a verfügt über einen Messinstrumenteschalter, mit dem sich mit Anzeige am Messinstrument die betriebsmäßige Heizspannung, die Anodenspannung sowie die Emissionsströme sämtlicher Röhren überwachen lassen. Dieser Schalter befindet sich auf der Frontseite in der oberen linken Ecke.

Vom Kurzwellenempfänger a existieren zwei Varianten: Der Messinstrumente-schalter wurde in zwei unterschiedlichen Ausführungen gebaut. Manche Empfänger sind mit einem Tastenfeld ausgestattet (Bild 1und 2).

Andere verfügen über einen Stufenschalter (Bild 3und 4).

Vom Baujahr lässt keine zeitliche Abfolge der Bauformen ableiten, beide hier dargestellten Geräte sind, wie die Typenschilder zeigen, aus dem Jahr 1943.

In der originalen Dienstvorschrift D911/1 von 1942 findet man eine Abbildung des Empfängers mit Tastenfeld, während im Geräteschaltbild ein Stufenschalter eingezeichnet ist (Bild 5 und 6).

Referrenz:

D 911/1 Kurzwellenempfänger (Kw.E.a) Berlin 1.3.1942
