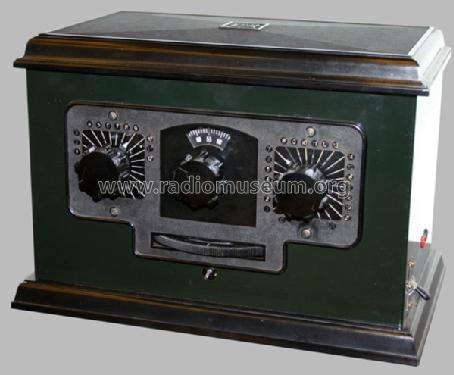

Telefunken: Kurzwellen- KW-Empfänger 32 [Radio] ID = 232876 600x495
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kurzwellen- KW-Empfänger 32 (T32), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
RKK Radio Museum --- .rkk-museum.ru

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1930–1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RE084 RE034 RE134 or RES164d
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Storage and/or dry batteries / 4 & 200 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Kurzwellen- KW-Empfänger 32 - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 350 x 240 x 230 mm / 13.8 x 9.4 x 9.1 inch
Notes

Der Telefunken KW-Empfänger 32 hat einen Empfangsbereich von 13,9-100m, in 60 gespreizten Bereichen.

Siehe auch Kurzwellen-Empfänger (KW-Empfänger) 32A, ähnlich wie 32, jedoch KW 13,9-50m und MW 200-550m.

Ein früherer KW-Empfänger ist der DeTeWe Superhet K6 von 1929 - oder in England der Burndept "Short Wave Receiver" von 1927.

Ein Erfahrungsbericht mit dem Telefunken 32 findet sich in der Funkschau 1931, Heft 32 auf Seite 252. Preis in Österreich ATS 740.-

[569]

Net weight (2.2 lb = 1 kg) 5.3 kg / 11 lb 10.8 oz (11.674 lb)
Price in first year of sale 275.00 RM

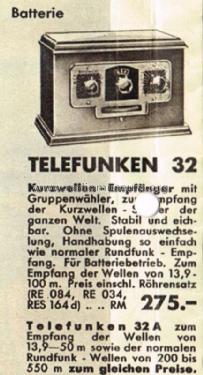

Source of data Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Katalog Radio-Zentrale Prohaska 1931/32 (!)
Literature/Schematics (1) Funkschau (32/1931, S.252)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
