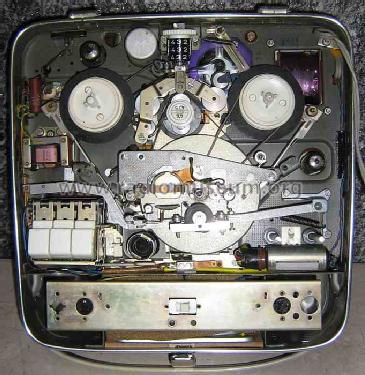

Magnetophon 75K-15 de Luxe Klangblende oben rechts

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1963/1964

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 25061

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• EF86 ECC83 EL95 EM84

• Number of Transistors

• Semiconductors
• B250C65 E30C5

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2.5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Magnetophon 75K-15 de Luxe [Klangblende oben rechts] - Telefunken Deutschland TFK,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 310 x 160 x 320 mm / 12.2 x 6.3 x 12.6 inch

• Notes

• Zweispur; Bandgeschwindigkeiten: 4,75/9,5 cm/s. Spulen-Ø 15 cm.
  Klangblende nun oben rechts neben Kopfabdeckung, dafür Entfall des manuellen Eingangswahlschalters. Umschaltung von Radio auf Mikrofon mittels Schaltbuchse.
  Lautsprecher-Anschluss über DIN-Buchse, abschaltbar.
  Preis in Österreich = 4260,- ATS.

  Die Modellbezeichnung Magnetophon 75 de Luxe findet sich in:
  - Handbuch RFP 1963/64
  - Titelseite der Bedienungsanleitung - jedoch nicht auf dem Modell selbst!

  Identisch mit AEG Magnetophon 75 de Luxe

  Siehe auch Vorgänger Magnetophon 75K mit Klangblende vorn links.

  Die Baureihe Magnetophon 75 wird im Jg. 1963/64 letztmalig angeboten.

  Ab 1964 erschien das äusserlich modernisierte Nachfolgemodell bei gleichen Grunddaten
  als Magnetophon 105

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 499.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1963/1964

• Mentioned in
• Handbuch RFP 1963

• Literature/Schematics (1)
• -- Original-techn. papers.
