magnetophon cc-alpha mit Buchse für TD 24

• Paese
• Germania

• Produttore / Marca
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Anno
• 1969–1971

• Categoria
• Registratore audio/video e/o riproduttore

• Radiomuseum.org ID
• 28097

• Immagini
• Schemi

Previous Next

Previous Next

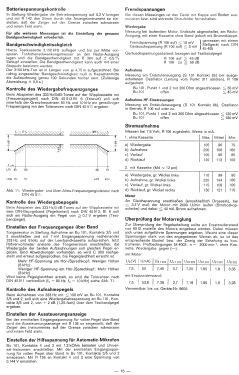

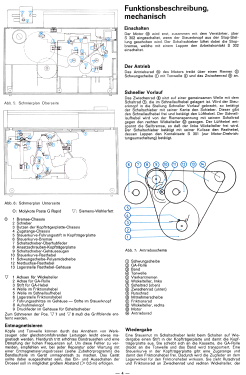

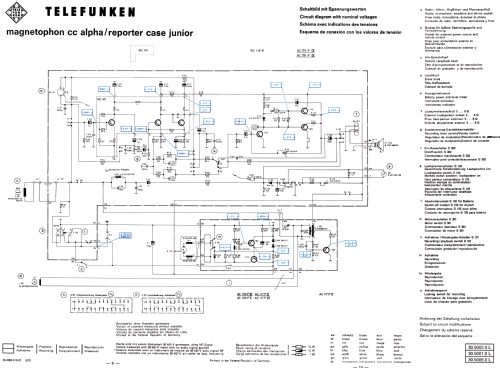

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• BC239 BC239 BC283 BC148 AC178 AC179 AC186 AC117 AC117

• Principio generale
• Amplificatore audio

• Gamme d'onda
• - senza

• Particolarità
• Registratore o riprod a cassett

• Tensioni di funzionamento
• Batterie a secco / 5 × 1,5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile). / Ø 6 cm = 2.4 inch

• Potenza d'uscita
• 0.4 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: magnetophon cc-alpha mit Buchse für TD 24 - Telefunken Deutschland TFK,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 220 x 165 x 48 mm / 8.7 x 6.5 x 1.9 inch

• Annotazioni
• Übertragungsbereich: 80–10000 Hz. Netzbetrieb mit zusätzlichem Netzteil möglich.
  Gehäuse: riobraun oder weinrot.
  Seitlich ansteckbares Mikrofon Telefunken TD 24.

• Peso netto
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Handbuch VDRG 1969/1970
