Mignonette B Serie del Giubileo

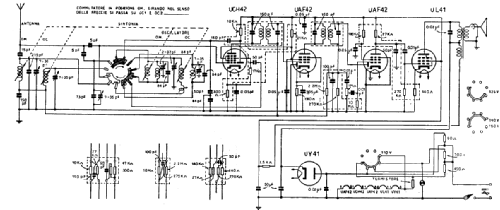

Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 208956) Radio

Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 961689) Radio
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 702949) Radio Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 472930) Radio
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 472929) Radio Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 472928) Radio
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 568636) Radio Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 743012) Radio
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 743013) Radio Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 743015) Radio
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 744223) Radio Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 752329) Radio
Use red slider bar for more.
Mignonette B Serie del Giubileo; Telefunken Italia, (ID = 702949) Radio
Telefunken Italia,: Mignonette B Serie del Giubileo [Radio] ID = 702949 933x620
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mignonette B Serie del Giubileo, Telefunken Italia, Milano

Country:  Italy
Manufacturer / Brand:  Telefunken Italia, Milano
Year: 1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: UCH42 UAF42 UAF42 UL41 UY41
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast plus 2 Short Wave bands.
Details
Power type and voltage AC/DC-set / 125; 140; 160 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10.7 cm = 4.2 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Mignonette B Serie del Giubileo - Telefunken Italia, Milano
Material Wooden case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 274 x 176 x 140 mm / 10.8 x 6.9 x 5.5 inch
Notes Modello fatto per i cinquanta anni della Telefunken, è diverso dal Modello B per il circuito, semplificato, fermo restante il numero delle valvole, le gamme d'onda ricevute, ed il mobile di compensato impiallacciato, con mascherina in urea color crema. Sintonia a permeabilità variabile. Mobile in legno compensato impiallacciato.
Esteticamente molto simile al modello, prodotto in Brasile dalla locale Telefunken, Mignon E.
Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 29'000.00 ITL
Collectors' prices
Source of data Guida Pratica Antique Radio III (2000)
Mentioned in -- Original prospect or advert

Model page created by Gianluigi Miazzi. See "Data change" for further contributors.



All listed radios etc. from Telefunken Italia, Milano
Here you find 255 models, 221 with images and 173 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken Italia,: Mignonette B Serie del Giubileo
Threads: 2 | Posts: 5
Hits: 3247     Replies: 3
telefunken: B; Mignonette - scala parlante
Alessandro De Poi
27.Apr.09
  1

Un visitatore ha inviato una richiesta riguardo a questo apparecchio:

Volevo chiedere se c'è qualche vostro associato in grado di inviarmi, naturalmente pagando, la scannerizzazione della Scala Parlante della Radio "Telefunken Mignonette B" - Anno 1952 - 1953. Restando in attesa di vostre notizie e ringraziando anticipatamente per la cortesia, invio i più cordiali saluti. Stefano Forzano.



Se qualcuno fosse in grado di aiutarlo, può contattarlo all'email seguente:

Aggiornamento:

Si allega la scansione della scala gentilmente inviata da G.Miazzi

Attachments

Mark Hippenstiel
09.May.09
  2

If I understand this correctly, the request has been solved.

Franco Antolini
10.May.09
  3

buongiorno

sono in possesso della scanerizzazione della scala

parlante ma si tratta di quella senza finestrina per l'occhio magico



franco atolini

Alessandro De Poi
10.May.09
  4

Ho allegato, in alto, la scansione inviata da un altro utente. Se la tua è dello stesso modello e la scansione è di qualità migliore, puoi allegarla di seguito. Grazie e saluti


Hits: 7258     Replies: 0
telefunken: B; Mignonette
Gianluigi Miazzi
29.Apr.06
  1 TELEFUNKEN MIGNONETTE "B"

Descrizione

Apparecchio radio ricevitore a 5 valvole (UCH42, UAF42, UAF42, UL41, UY41)
Marca Telefunken modello Mignonette "B".
Anno di costruzione 1952 - 1953
Mobile in legno compensato impiallacciato
Maschera in plastica bianca, manopole in plastica bianca.
Altoparlante magnetodinamico, diametro cm.10,7
Scala parlante in plastica trasparente
Sintonia a permeabilità variabile, Onde medie e corte a due bande.
Alimentazione in corrente continua o alternata (senza trasformatore di
alimentazione), tensioni 125-140-160 volt.

Interventi di ripristino

Parte elettronica

Dopo una prima approfondita verifica di continuità con il tester, la
radio è stata alimentata, gradualmente, da 0 a 120 volt , con un
trasformatore variatore di tensione di rete.
La lampadina di illuminazione della scala parlante da 125 volt 3 watt
era fulminata ed è stata sostituita, in quanto introvabile, con una di
eguali dimensioni, ma da 220 volt 5 watt senza sostanziali perdite di
illuminazione.
L'immancabile crepitio del potenziometro del volume è stato
completamente eliminato con l'applicazione di idoneo spray CRC.
Tutto il resto funzionava ancora perfettamente, compresi i condensatori
elettrolitici di livellamento.
Dato il particolare circuito di alimentazione senza trasformatore, con
l'applicazione in serie di un diodo al silicio tipo BY133 è stato
possibile alimentare la radio con l'attuale rete a 220 volt, senza
pericolo di "fulminarla".

Scala parlante

La lastrina in plastica (celluloide?) della scala parlante, nella parte
anteriore, era completamente rovinata da una miriade di micro
fessurazioni dovute, probabilmente, all'invecchiamento del materiale,
tanto che, le serigrafia delle stazioni trasmittenti, stampata nella
parte posteriore della lastrina, pur quasi perfettamente conservata,
risultava tuttavia completamente illeggibile in trasparenza.
Con lo scanner è stata ricavata l'immagine speculare della serigrafia
che, poi, con un programma di elaborazione di immagini, è stata
riprodotta correttamente in stampa su carta fotografica ritagliandola
nelle dimensioni giuste, per applicarla sul piano di scorrimento
dell'astina della sintonia. Naturalmente, si è dovuta sostituire la
plastica serigrafata originale con una nuova lastrina di metacrilato
trasparente ritagliato al traforo. Ora, in trasparenza, si vede l'indice
della sintonia scorrere sopra la fotografia della scala parlante
originale, illuminata dalla sottostante lampadina.

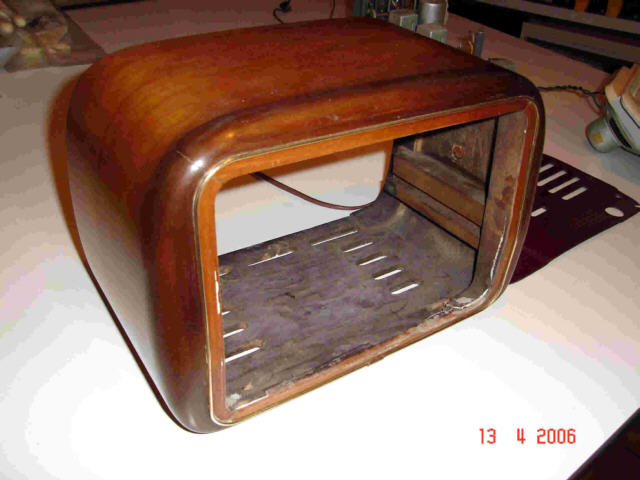

Mobile

E' stato effettuato un trattamento del mobiletto in legno con i prodotti
Colron, prima la pulizia con Pulitore per Restauro poi due applicazioni
di Ravvivante Nutritivo ed infine, dopo una passata con paglietta
metallica fine, due mani di Solcob, finitura opaca sistema danese della
Sayerlack.

Attachments


Telefunken Italia,: Mignonette B Serie del Giubileo
