Opus 2114

Opus 2114; Telefunken (ID = 1580098) Radio

Opus 2114; Telefunken (ID = 1580099) Radio

Opus 2114; Telefunken (ID = 1580100) Radio
Opus 2114; Telefunken (ID = 589716) Radio Opus 2114; Telefunken (ID = 93410) Radio
Opus 2114; Telefunken (ID = 93413) Radio Opus 2114; Telefunken (ID = 93417) Radio
Opus 2114; Telefunken (ID = 93411) Radio Opus 2114; Telefunken (ID = 2047044) Radio
Opus 2114; Telefunken (ID = 93412) Radio Opus 2114; Telefunken (ID = 125069) Radio
Opus 2114; Telefunken (ID = 125070) Radio Opus 2114; Telefunken (ID = 125071) Radio
Use red slider bar for more.

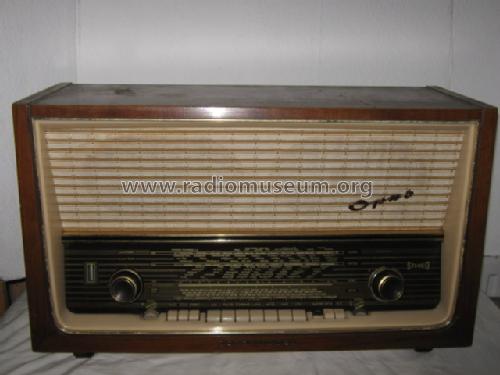

Opus 2114; Telefunken (ID = 589716) Radio
Telefunken: Opus 2114 [Radio] ID = 589716 933x533
Select picture or schematic to display from thumbnails on the right and click for download.
For model Opus 2114, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 ECH81 EF89 EF89 EM84 EABC80 ECC83 ECL86 ECL86 ECL86 ECL86
Semiconductors (the count is only for transistors) B250C200 OA180
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Opus 2114 - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 675 x 385 x 280 mm / 26.6 x 15.2 x 11 inch
Notes

Stereo-NF-Verstärker, Gegentakt-Endstufe und 2 Eintakt-Endstufen mit zusammen 16 W.
Abschaltbare automatische Scharfabstimmung für UKW.

In einem Prospekt, enthaltend den Telefunken Opus (12 Röhren + 1 Ge-Diode), erwähnt Telefunken je eine Röhre zu viel - wahrscheinlich rechnet man den Netzgleichrichter B250C200 dazu.

Gehäuse in Nussbaum mittel poliert oder hell matt (568,-DM).

Price in first year of sale 559.00 DM
Mentioned in HdB d.Rdf-& Ferns-GrH 1960/61 (S. A132)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Siegmund. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3425 models, 2993 with images and 1975 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Opus 2114
Threads: 1 | Posts: 3
Hits: 1739     Replies: 2
telefunken: 2114; Opus - Seil
Vincent de Franco
03.Feb.14
  1

Ein Mitglied aus Frankreich hat uns um Hilfe gebeten.

Er sucht die Service Anleitung für den Opus 2114, besonders die Seite wo der Seilzug beschrieben ist.

Kann jemand helfen ?

Besten Dank im Voraus.

Vincent de Franco

Arpad Roth † 27.3.17
03.Feb.14
  2

Hier finden Sie den Seilzug für

Opus 2114 poliert

Vincent de Franco
03.Feb.14
  3

Vielen Dank für Ihre prompte Antwort.


Telefunken: Opus 2114
