Opus 2214 hell

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1960–1963
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 23871

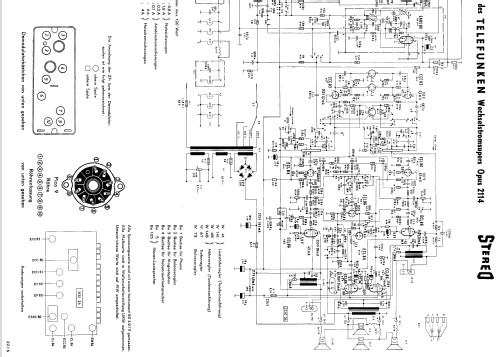

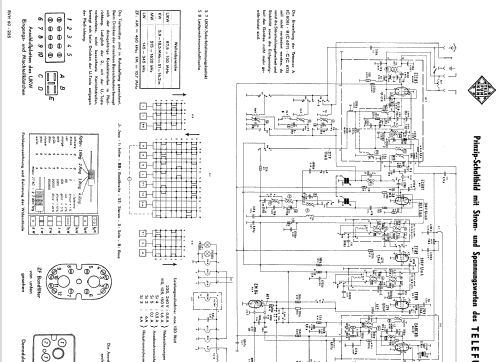

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 11
  • Anzahl Transistoren
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 460/10700 kHz
  • Anzahl Kreise
  • 8 Kreis(e) AM     12 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110; 125; 220; 240 Volt
  • Lautsprecher
  • 4 Lautsprecher
  • Belastbarkeit / Leistung
  • 16 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Opus 2214 [hell] - Telefunken Deutschland TFK,
  • Form
  • Tischgerät, Tasten oder Druckknöpfe.
  • Abmessungen (BHT)
  • 675 x 385 x 280 mm / 26.6 x 15.2 x 11 inch
  • Bemerkung
  • Diode: OA180. Stereo-NF-Verstärker, Gegentakt-Endstufe und 2 Eintakt-Endstufen 16 W. In einem Prospekt (mit blauen Umrandungen) enthaltend die Modelle Telefunken Andante (6 Röhren + 2 Dioden), Largo (6 Röhren + 2 Ge-Dioden), Rhythmus (7 röhren + 2 Ge-Dioden), Concerto (9 Röhren + 2 Ge-Dioden) und Opus (12 Röhren + 1 Ge-Diode) schwindelt Telefunken je eine Röhre zu viel vor - wahrscheinlich rechnet man einen Trocken-Netzgleichrichter hinzu. Der Opus verwendet da z.B. den B250C200 und dieses Chassis gibt es auch mit 2 Mal EL84 statt 4 Mal ECL86.
  • Nettogewicht
  • 10.5 kg / 23 lb 2 oz (23.128 lb)
  • Originalpreis
  • 568.00 DM
  • Datenherkunft extern
  • Erb
  • Literatur/Schema (1)
  • -- Original-techn. papers.
