Stereo Compact 2080R

Stereo Compact 2080R; Telefunken (ID = 466534) Radio

Stereo Compact 2080R; Telefunken (ID = 466535) Radio

Stereo Compact 2080R; Telefunken (ID = 466536) Radio

Stereo Compact 2080R; Telefunken (ID = 1019734) Radio

Stereo Compact 2080R; Telefunken (ID = 1019735) Radio

Stereo Compact 2080R; Telefunken (ID = 1019736) Radio

Stereo Compact 2080R; Telefunken (ID = 1019737) Radio

Stereo Compact 2080R; Telefunken (ID = 1019738) Radio

Stereo Compact 2080R; Telefunken (ID = 1019739) Radio
Stereo Compact 2080R; Telefunken (ID = 111496) Radio Stereo Compact 2080R; Telefunken (ID = 111497) Radio
Stereo Compact 2080R; Telefunken (ID = 111498) Radio Stereo Compact 2080R; Telefunken (ID = 111499) Radio
Stereo Compact 2080R; Telefunken (ID = 420406) Radio Stereo Compact 2080R; Telefunken (ID = 1559715) Radio
Stereo Compact 2080R; Telefunken (ID = 1559716) Radio Stereo Compact 2080R; Telefunken (ID = 2008848) Radio
Stereo Compact 2080R; Telefunken (ID = 2008849) Radio Stereo Compact 2080R; Telefunken (ID = 2008850) Radio
Use red slider bar for more.
Stereo Compact 2080R; Telefunken (ID = 111496) Radio
Telefunken: Stereo Compact 2080R [Radio] ID = 111496 933x414

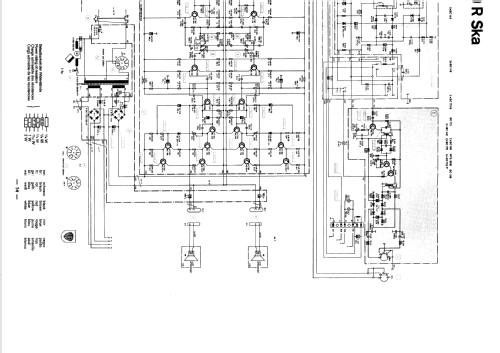

Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo Compact 2080R, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1970–1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 41:
Main principle Superheterodyne (common)
Tuned circuits 7 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Stereo Compact 2080R - Telefunken Deutschland TFK,
Material Various materials
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 675 x 130 x 320 mm / 26.6 x 5.1 x 12.6 inch
Notes

Phono-Chassis: 3 Geschwindigkeiten, Kristallsystem T25/2 mit Duplonadel A23/2K.
Stereo-NF-Verstärker mit 2 Endstufen je 5 W; zwei Lautsprecherboxen 2080 im Lieferumfang.
Gehäuse: flaschengrüner Kunststoff auf Zarge in Mooreiche.

Lautsprecher Box siehe Modell: HiFi Klangbox 2080

Net weight (2.2 lb = 1 kg) 8.8 kg / 19 lb 6.1 oz (19.383 lb)
Source of data Handbuch VDRG 1970/1971

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3443 models, 3027 with images and 2020 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Stereo Compact 2080R
Threads: 1 | Posts: 2
Hits: 2611     Replies: 1
telefunken: 2080; Stereo Compact
Patric Fincke
19.Jun.08
  1 ich verzweifle gerade daran die Abdeckhaube an der (flaschengrünen) Telefunken 2080 Anlage zu installieren.
Die soll ja automatisch aufgehen. Aber mir scheint, dass zwischen den Führungen aus Aluminium noch irgendein Teil fehlt. Hab schon einiges ausprobiert, aber da wirken zu große Kräfte auf der kleinen Steckverbindung...
Hat da jemand Erfahrung, womit man das ergänzen kann?
Wolfgang Bauer
19.Jun.08
  2

Sg. Herr Fincke,

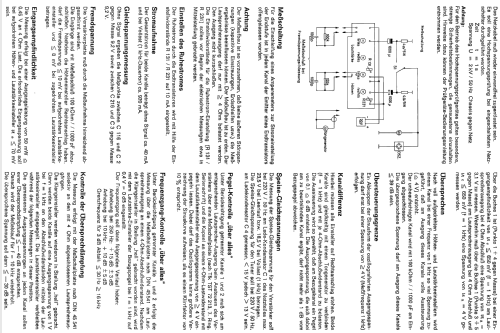

ich habe Ihnen den Mechanismus aus der Serviceanleitung herauskopiert.
Ich hoffe, es hilft.

MfG. WB.

Attachments


Telefunken: Stereo Compact 2080R
