Ticcolo 3461; Telefunken (ID = 2479168) Radio
Telefunken: Ticcolo 3461 [Radio] ID = 2479168 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Ticcolo 3461, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Ebay-Kauf

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: AF105 AF105a AF105 AC122 AC131 AC131
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Ticcolo 3461 - Telefunken Deutschland TFK,
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 137 x 78 x 37 mm / 5.4 x 3.1 x 1.5 inch
Notes

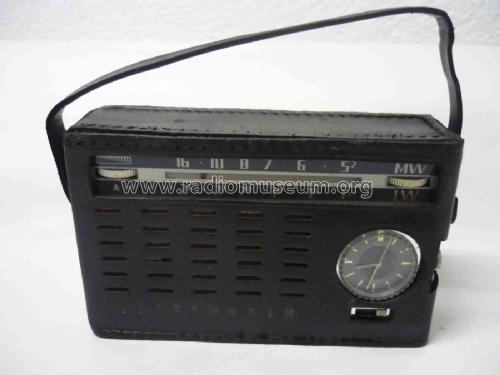

Telefunken Ticcolo 3461, ein kleiner Reiseempfänger mit eingebauter Schaltuhr, lässt sich an folgenden Merkmalen erkennen:

  • Skala trägt nur rechts die Bereichsangaben MW, LW
  • Einfassung der Schaltuhr mit Strahlenkranz im Stundenabstand
  • Schalter für Uhr mit 3 Stellungen (mit 1, 2 und 3 Punkten statt Symbolen)
  • Wecken mit Rundfunk oder Weckton möglich

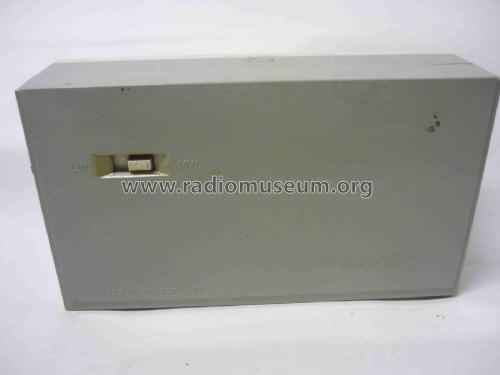

  • Von unten/aussen zugängliches Batteriefach.

Siehe auch Vorgänger-Modell Ticcolo 3361 mit anderer Radio-Skala, Schalter der Weckuhr mit 2 Stellungen und nur von innen zugänglichem Batteriefach.

Der Nachfolger Ticcolo 3561 ist äusserlich am fehlenden Strahlenkranz der Uhreinfassung unterscheidbar. Die sonstige Ausführung ist mit Ticcolo 3461 identisch.

Technisch identisch mit AEG Ticcolo 3461.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Price in first year of sale 159.00 DM
Source of data Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch RFP 1963

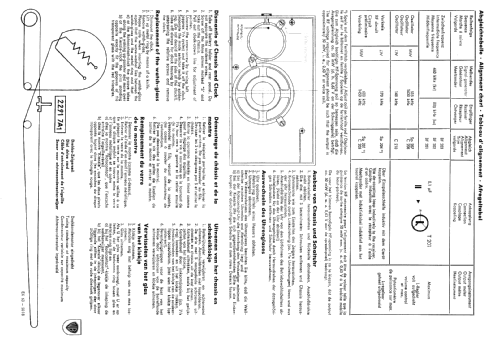

Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
