For model UKW-Empfänger e "Emil" Ukw.E.e - TE/325 - E443Bs, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Paese:  Germania
Produttore / Marca:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Anno: 1937–1945 Categoria: Ricevitore professionale (può includere bande amatoriali)
Valvole 7: RV12P4000
Principio generale Supereterodina (in generale); ZF/IF 3000 kHz; 1 Stadi BF
N. di circuiti accordati 8 Circuiti Mod. Amp. (AM)
Gamme d'onda VHF/UHF (ved. i dettagli nelle note)
Particolarità
Tensioni di funzionamento Fornita attraverso otra unità o unità principale. / 12 & 130 Volt
Altoparlante - Per cuffie o amplificatori esterni
Potenza d'uscita
Radiomuseum.org Modello: UKW-Empfänger e "Emil" Ukw.E.e - TE/325 - E443Bs - Telefunken Deutschland TFK,
Materiali Mobile di metallo
Forma Diverse forme (descritte nelle note).
Dimensioni (LxAxP) 312 x 197 x 176 mm / 12.3 x 7.8 x 6.9 inch

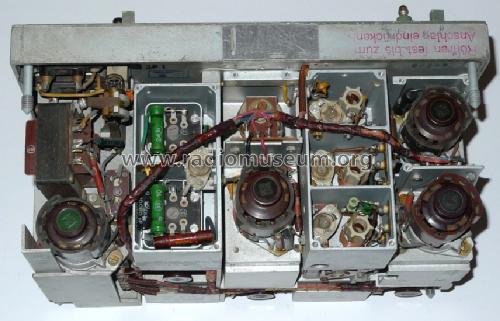

Annotazioni

UKW-Empfänger e / Ukw.E.e / Te/325
Telefunken - Werksbezeichnung E 443 Bs

Empfangsbereich 27,2 - 33,4 MHz, (125 Kanäle, 1 Skalenteil = 50 kHz = 1 Kanal)
Betriebsart Telephonie (A3), Telegraphie tönend (A2)

Stromversorgung 12 V/1,8 A aus Fahrzeugbatterie, 130 V/20 - 25 mA Anodenspannung aus Umformer E.U.a.

Mit dem Ukw.E.e, welcher den gesamten zur Kommunikation von Panzerfahrzeugen vorgesehenen Bereich von 27,2 - 33,3 MHz abdeckt und dem passenden Sender 10W.S.c wurde der Gerätesatz Fu 5 (neu) ab 1938 zum Standardfunkgerät der Kampfpanzer ab Version IV bis zum Kriegsende.

Mit dem Gerätesatz Fu 5 / Fu 5 SEU 10 (sog. "Boge"-Anlage) wurden ab dem Kampfpanzer IV alle Panzer der deutschen Wehrmacht bis zum Kriegsende ausgerüstet.

"Gelbstrich"-Geräte: NF wird in Verbindung mit der Bord-Wechselsprechanlage benutzt (ab 1942).

Peso netto 11 kg / 24 lb 3.7 oz (24.229 lb)
Quotazione
Fonte dei dati -- Original-techn. papers.
Bibliografia Die Deutschen Funknachrichtenanlagen, Bd.3
Letteratura / Schemi (1) Die Deutschen Funknachrichtenanlagen, Bd. 2 (pp 59-60)

Modello inviato da Georg Nowak. Utilizzare "Proponi modifica" per inviare ulteriori dati.
