UKW-Spezialsuper 9H99WU

UKW-Spezialsuper 9H99WU; Telefunken (ID = 26341) Radio

UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347620) Radio

UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347629) Radio

UKW-Spezialsuper 9H99WU; Telefunken (ID = 1017326) Radio

UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347628) Radio

UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347631) Radio
UKW-Spezialsuper 9H99WU; Telefunken (ID = 64692) Radio UKW-Spezialsuper 9H99WU; Telefunken (ID = 1351937) Radio
UKW-Spezialsuper 9H99WU; Telefunken (ID = 1351938) Radio UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347490) Radio
UKW-Spezialsuper 9H99WU; Telefunken (ID = 1347491) Radio UKW-Spezialsuper 9H99WU; Telefunken (ID = 1351939) Radio
Altre immagini: scorri con la barra rossa.
UKW-Spezialsuper 9H99WU; Telefunken (ID = 64692) Radio
Telefunken: UKW-Spezialsuper 9H99WU [Radio] ID = 64692 706x523
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model UKW-Spezialsuper 9H99WU, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Funktechnik 1949

Paese:  Germania
Produttore / Marca:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Anno: 1949–1951 Categoria: Radio (o sintonizzatore del dopoguerra WW2)
Valvole 9: RV12P2001 RV12P2000 EF14 EF14 EF14 EB11 or EAA11 EF12 EL12 AZ12
Principio generale Supereterodina con stadio RF; ZF/IF 472/10700 kHz
N. di circuiti accordati 7 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)
Gamme d'onda Onde medie (OM) e MF (FM).
Particolarità
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 110; 125; 150; 220; 240 Volt
Altoparlante 2 altoparlanti
Potenza d'uscita
Radiomuseum.org Modello: UKW-Spezialsuper 9H99WU - Telefunken Deutschland TFK,
Materiali Mobile in legno
Forma Soprammobile basso, con andamento orizzontale (grosse dimensioni).
Annotazioni

Der Telefunken-Sprecher beschreibt den Empfänger 9H99WU noch mit der Röhre EB11 als FM-Demodulator (Ratiodetektor). Funkschau und Funktechnik führen dagegen die EAA11.

Fremdgesteuerte additive Mischung mit EF14 und RV12P2000 als getrennter Oszillator.

Fonte dei dati Radiokatalog Band 1, Ernst Erb
Riferimenti schemi Lange-Nowisch
Bibliografia Funkschau (5002)

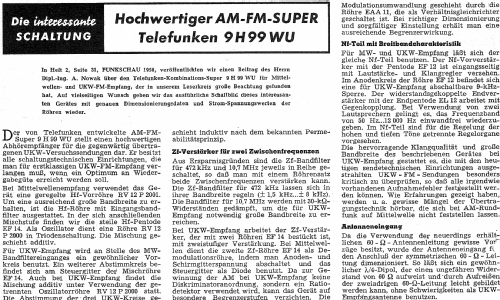

Letteratura / Schemi (1) Der Telefunken-Sprecher 11/1949, Nr. 1, S. 21 ff.
