Storsuper U-68 Truhe

Storsuper U-68; TO-R Radio A/S; Vanl (ID = 1598164) Radio

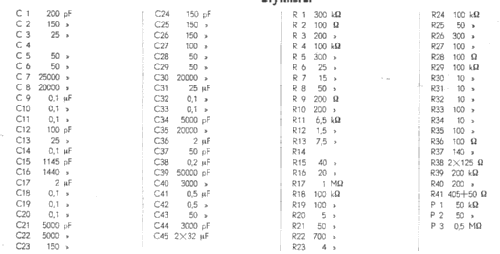

Storsuper U-68; TO-R Radio A/S; Vanl (ID = 1598165) Radio
Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939547) Radio Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939548) Radio
Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939549) Radio Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939550) Radio
Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939551) Radio Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939552) Radio
Use red slider bar for more.
Storsuper U-68; TO-R Radio A/S; Vanl (ID = 939547) Radio
TO-R Radio A/S; Vanl: Storsuper U-68 [Radio] ID = 939547 700x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Storsuper U-68 Truhe, TO-R Radio A/S; Vanløse:
Frontansicht der Musiktruhe mit geöffnetem Deckel einer Ablage. Der Plattenspieler und Stauraum für Platten befinden sich im un teren Teil hinter den beiden Flügeltüren.

Country:  Denmark
Manufacturer / Brand:  TO-R Radio A/S; Vanløse
Brand

Tor
Year: 1938 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: CK1 CF3 CBC1 CL4 CL4 CY2 GJR320Z
Main principle Superheterodyne (common); 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Record Player (perh.Changer)
Power type and voltage Line (AC, UC or DC not known) / 220/235 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 24.5 cm = 9.6 inch
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Storsuper U-68 [Truhe] - TO-R Radio A/S; Vanløse
Material Wooden case
Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 790 x 1030 x 450 mm / 31.1 x 40.6 x 17.7 inch
Notes Es handelt sich um eine Musiktruhe mit einer Aussparung für einen Plattenspieler (ausgebaut) und einem Plattenfach. Die obere Abdeckung kann hochgeklappt werden, so dass ein mit Stoff ausgelegter Raum frei wird. Die Funktion ist unklar. Das Radio besitzt eine Gegentakt Endstufe (2 x CL4), die einen großen Lautsprecher treibt. Dieser ist in der Rückwand eingebaut. Es empfiehlt sich daher, das Gerät mit einem gehörigen Abstand zur Wand zu betreiben. Die Abstimmanzeige verwendet eine Osram GJR 320. Die Flutlichtskala wird mit einer 14 W, 220 V Lampe beleuchtet. Als weitere Besonderheit findet sich eine Bandbreitenregelung in der Zf-Stufe und ein abschaltbarer Sperrkreis in der Eingangsstufe. Die Tonblende ist von der Rückseite des Chassis zugänglich.
Net weight (2.2 lb = 1 kg) 51.4 kg / 113 lb 3.5 oz (113.216 lb)
Source of data - - Data from my own collection

Model page created by Albert Walenta. See "Data change" for further contributors.
