Violetta FTB311

Violetta FTB311; Tonfunk GmbH; (ID = 30800) Television
Use red slider bar for more.
Violetta FTB311; Tonfunk GmbH; (ID = 30800) Television
Tonfunk GmbH;: Violetta FTB311 [Television] ID = 30800 345x283
Select picture or schematic to display from thumbnails on the right and click for download.
For model Violetta FTB311, Tonfunk GmbH; Karlsruhe

Country:  Germany
Manufacturer / Brand:  Tonfunk GmbH; Karlsruhe
Year: 1953/1954 Category: Television Receiver (TV) or Monitor
Valves / Tubes 19: PCC84 ECC81 EF80 EF80 EF80 EF80 EF80 EB41 PL83 EF80 PABC80 PL82 ECL80 ECL80 ECL80 PL81 PY81 EY51 MW36-44
schematic requested
Main principle Superheterodyne (common); ZF/IF 26500/21000 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker 2 Loudspeakers / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Violetta FTB311 - Tonfunk GmbH; Karlsruhe
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 610 x 410 x 290 mm / 24 x 16.1 x 11.4 inch
Notes Leistungsaufnahme: 140W, Abstimmung auf 10 Kanäle (VHF), Bildgröße 220x290mm. Die auf der Frontseite des Geräts angeordneten 3 Doppelknöpfe lassen folgende Einstellungen zu:
Links: Bildhelligkeit und Bildkontrast,
mitte: Zeilen und Bildabstimmung,
rechts: Kanalwahl mit Feinabstimmung.
Dieses Gerät wurde auch ohne eingebauten Tonteil unter der Modellbezeichnung FB311 hergestellt.
Price in first year of sale 1'050.00 DM
External source of data Erb

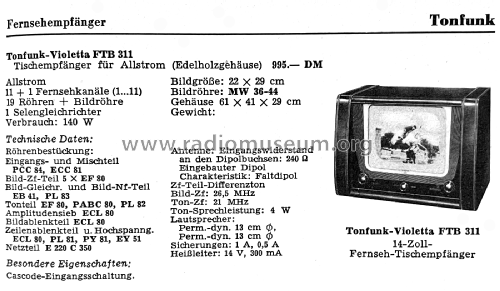

Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 2, Ernst Erb
Mentioned in Fernsehen gestern heute morgen
