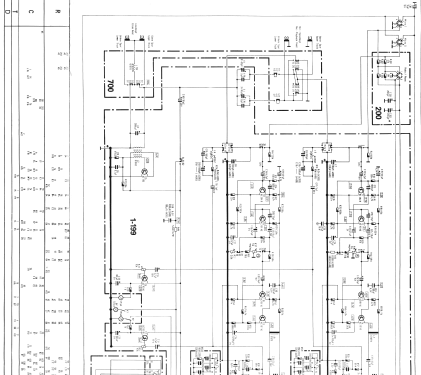

Uher Werke; München: Report Stereo IC 4400 [R-Player] ID = 1810619 1200x575

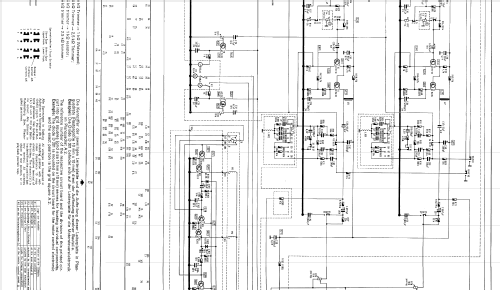

Select picture or schematic to display from thumbnails on the right and click for download.

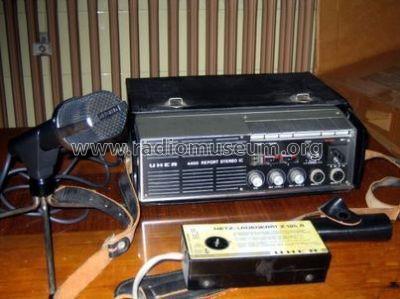

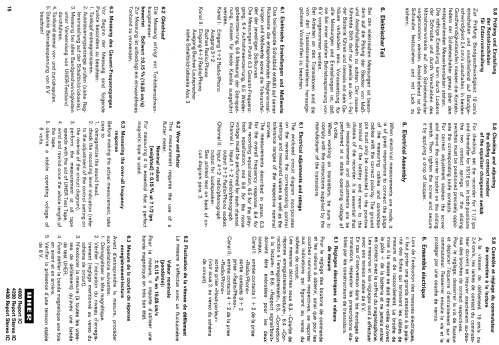

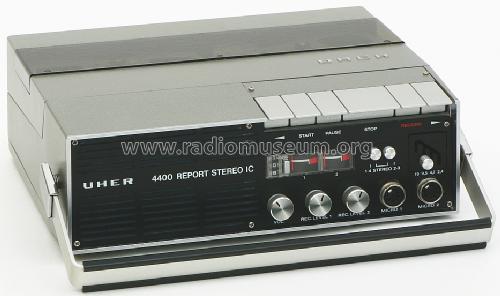

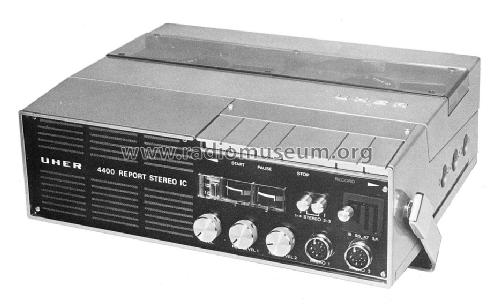

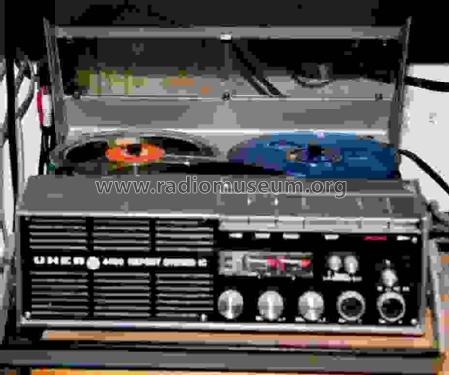

For model Report Stereo IC 4400, Uher Werke; München

Country:  Germany
Manufacturer / Brand:  Uher Werke; München
Year: 1972–1975 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 20: AC151 AC153KVII BC212 BC238 BC308 BC384 µA706 µA706
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Dry Batteries / 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Report Stereo IC 4400 - Uher Werke; München
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 285 x 95 x 227 mm / 11.2 x 3.7 x 8.9 inch
Notes Vierpur-Stereo; Bandgeschwindigkeiten: 2,4/4,75/9,5/19 cm/s; Spulen-Ø: 13 cm; Übertragungsbereich bei 2,4 cm/s: 35-4500 Hz, bei 19 cm/s: 35-20000 Hz; NF-Verstärker mit 2 Endstufen je 0,8 W; Stromversorgung auch durch dryfit-Akku Z212 oder NC-Akku Z214 oder 6-V-/12-V-Autobatterie; Netzbetrieb mit Netz-/Ladegerät Z124 möglich.
Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
External source of data Erb
Source of data Katalog RFP 1973 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Uher Werke; München
Here you find 334 models, 306 with images and 165 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Uher Werke; München: Report Stereo IC 4400
Threads: 1 | Posts: 1
Hits: 1795     Replies: 0
uher: 4400; Report Stereo IC u.a. Riemenlänge Riementausch O-Ringe
Gerhard Nester
18.Oct.14
  1

UHER REPORT Riemenlänge

  • Antrieb "Spulen": 38 x 1,5 mm

  • Antrieb "Start": 72 x 1,5 mm

  • Antrieb "Zählwerk":90 x 1,5 mm



Tipps für den Austausch der Riemen bei einem UHER REPORT

  • Handtuch als Unterlage verwenden

  • Rückwand mit einer 20-Cent-Münze entriegeln und entfernen

  • Netzladegerät herausnehmen

  • Kartonabdeckung entfernen

  • Schraube an der Hauptplatine lösen und Hauptplatine aufklappen

  • 4 Schrauben des Batteriefachs herausdrehen und Batteriefach vorsichtig herausheben

  • Riemen und Riemenreste mit einer Pinzette entfernen

  • Rädchen der Riemen mit Wattestäbchen oder Tuch und Brennspiritus reinigen

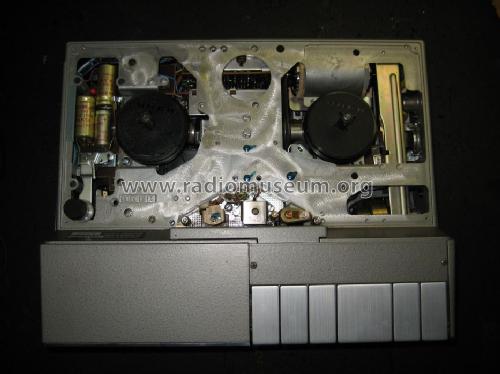

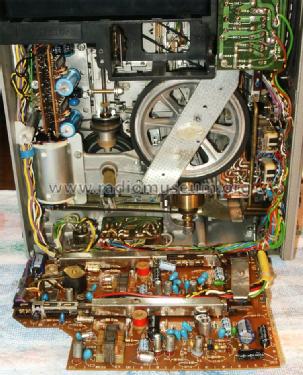

  1. Antrieb "Spulen" (38 x 1,5)
    Rückspultaste drücken, Wippe kippt hoch:
    der Riemen lässt sich leichter einfädeln (mit Pinzette geht es leichter)

    Stopptaste drücken

  1. Antrieb "Start" (72 x 1,5)
    mit Pinzette einfädeln

  1. Antrieb "Zählwerk" (90 x 1,5)
    zuerst am Zählwerkrad einfädeln, dann am linken Spulenteller

  • Batteriefach mit den 4 Schrauben befestigen, Netzladegeräte einsetzen

  • Hauptplatine VORSICHTIG ein klappen, dabei darauf achten,
    dass der Hebel der REKORD-Taste in die entsprechende Stelle des Kontaktschiebers trifft
    !
    VORSICHT! Kontaktschieber kann abbrechen

(gilt nicht bei REPORT MONITOR, da andere Konstruktion)

  • Karton und Rückwand an bringen und mit Münze verriegeln.



Hier noch einige Ergänzungen:

Original-Riemen von UHER dürften inzwischen brüchig sein.

Ich habe sehr gute Erfahrungen mit O-Ringen NBR 70 gemacht, als Ersatz der 3-kantige (oder 4-kantige) Riemen.

Die Riemen-Angebote im Netz dürften wohl auch O-Ringe sein.


Uher Werke; München: Report Stereo IC 4400
