Special SANHIO TR10 + Auto ALL TRANSISTOR National Trans World Voice Ch=161

Unknown - CUSTOM BUILT: Italy

Data
Forum
Pictures
Collections

  • Year
  • 1968 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 327555

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 470 kHz; 2 AF stage(s)
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • 2 x 3 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.9 cm = 2.7 inch
  • from Radiomuseum.org
  • Model: Special SANHIO TR10 + Auto ALL TRANSISTOR National Trans World Voice Ch=161 - Unknown - CUSTOM BUILT: Italy
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 175 x 88 x 40 mm / 6.9 x 3.5 x 1.6 inch
  • Notes

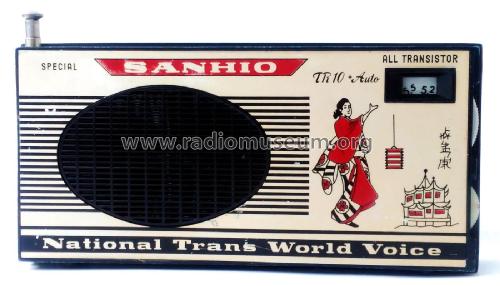

  • Per via del suo nome SANHIO, nome che fa il verso al marchio nipponico di fama mondiale SANYO, anche questa Special SANHIO TR 10 + Auto ALL TRANSISTOR National Trans World Voice rientra di diritto in quella categoria di radio che per semplicità e simpaticamente, noi collezionisti definiamo "Radio Cantinare". Altre caratteristiche tipiche delle radio cantinare presenti in questo modello sono: 1) la presenza sul suo lato frontale di numerose scritte e di accattivanti figure orientali (la geisha e la pagoda; 2) la mancanza della presa per l'auricolare; 3) la presenza di una piccola antenna telescopica non collegata al circuito e priva di utilità funzionale per ricevitori come questo atti a ricevere le sole Onde Medie; 4) la sua configurazione circuitale che vede nello stadio finale di potenza l'assenza del trasformatore d'uscita audio e l'utilizzo in questo particolare modello (MOD.161) di un altoparlante a bobina mobile con presa centrale e resistenza ohmica di 44 ohm, maggiore dei consueti 8 ohm. Il circuito impiega 7 transistor pnp ma uno dei due SFT353 usati, funge da diodo rivelatore. Il transistor convertitore SFT308 non si vede nelle foto perché è nascosto sotto la bacchetta di ferrite. L'alimentazione avviene, come nelle prime radio cantinare, mediante due batterie poste in serie, ciascuna da 3 volt, quelle tipo 2R10 note anche come Duplex e, da noi in Italia, come tipo torcetta.

    Da notare che MOD.161 è la sigla stampata sul lato saldature che contraddistingue lo chassis di questo apparecchio, chassis che venne impiegato anche in altri due modelli  accomunati altresì dalle stesse  scritte ricorrenti come...."All Transistors TR10 + Auto trans World Voice" eppure postati su Radiomuseum sotto il nome di fabbricanti diversi (MO.EL. ed un improbabile Sonyc). Questi due modelli molto simili sono: il FAIMAR SONIC GEISHA JAPAN  All Transistors TR10 + Auto Standar Trans World Voice  ed il modello SPECIAL SONYC JAPAN All Transistors TR10 + Auto trans World Voice.

        Se da una parte tutti e tre questi modelli (SANHIO compreso) molto simili esteriormente ed equivalenti da un punto di vista elettrico per montare lo stesso chassis MOD.161, si possono tranquillamente ricondurre allo stesso progettista/costruttore, dall'altra parte non è possibile invece stabilire chi fosse il vero costruttore per mancanza di dati certi riguardanti la loro costruzione da parte di una MO.EL o di una fantomatica Sonyc. Al momento (febbraio 2021) la classificazione più adatta del modello SANHIO è quella di radio cantinara.  Di seguito articolo dedicato alle Radio Cantinare, pubblicato in lingua italiana sul N.141, gennaio-febbraio 2018 di Antique Radio Magazine e in lingua inglese, sotto il titolo di "Radio Cantinare: what are they", dal sito web di Robert Davidson. Lo schema elettrico del circuito del MOD.161 è valido per tutti e 3 i suddetti apparecchi.

    Vedi anche i modelli riportati sotto Kanyo TR10+Auto.

  • Net weight (2.2 lb = 1 kg)
  • 0.368 kg / 0 lb 13 oz (0.811 lb)
  • Literature/Schematics (1)
  • -- Collector info (Sammler)
  Radio a Transistor Cantinare (Gentile concessione L.Salvatore/ARM) 1926 KB
  Radio Cantinare (by courtesy of L.Salvatore e R. Davidson) 3296 KB
  • Documents regarding this model
  • Author
  • Model page created by Lello Salvatore. See "Data change" for further contributors.
