Pertrix 231

Varta Accumulatoren-Gesellschaft m.b.H.; Berlin,

Data
Forum
Pictures
Collections

  • Year
  • 1926 ??
  • Category
  • Power supply/conditioner or battery or charger
  • Radiomuseum.org ID
  • 222143
    • Brand: Pertrix

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Is a battery or storage battery / 1,5 Volt
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Pertrix 231 - Varta Accumulatoren-
  • Dimensions (WHD)
  • 33 x 61 x 33 mm / 1.3 x 2.4 x 1.3 inch
  • Notes

  • Possibly the basic model dates from before 1906, but Varta Pertrix are no earlier than 1926. Uploaded photos and Images are often later design of labels (e.g. late 1950s)

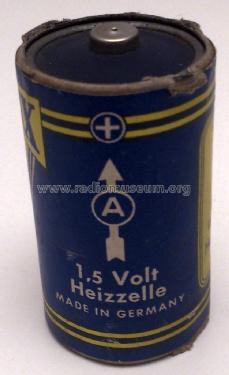

    Zinc Carbon single cell.

    Equivalents are many and include: Ever Ready U2, IEC R20, "D" Size, JIS UM1

    The Ever Ready  HP2 is Zinc Chloride replacement and IEC LR20 is the Alkaline replacement.

  • Author
  • Model page created by Wolfgang Bauer. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Pertrix is part of the collections of the following members.

 Forum

Forum contributions about this model: Varta Accumulatoren-: Pertrix 231

Threads: 1 | Posts: 2

Translate Deutsch: Wolfgang Scheida  (Danke)

Die Zink-Kohle Batterie verwendet einen Zink Becher als negativ Elektrode.

Die positive Elektrode ist ein Kohlestab mit einer Messing- oder Kupferkappe.

Bei den Alkaline-Zellen ist die negative Elektrode eine Scheibe und die positive Elektrode ist ein Formteil aus dem „Becher“, dem Batteriebehälter.

In modernen Batterien besteht der isolierende Teile des Batterieaufbaues aus Kunststoff.

Die älteren Typen jedoch sind aus Metall, und die Alkaline-Zelle ist nur mit einer dünnen Folie als Isolierung zwischen der positiven und negativen Elektrode aufgebaut.

Ist die Folie leicht eingerissen oder abgeschabt dann besteht ein Kurzschluss in/an der Batterie. Dies ist insbesondere ein Problem bei den Philips Annette (Röhren Kofferradios) und ähnlichen Röhren Funkgeräten mit einem Ausschnitt im Metall-Chassis für die "D"-Zelle.

Hier ist meine Lösung:

Ein Nostalgie-Batterie-Kennzeichen bestehend aus zwei Lagen Papier und einem äußerlich klarem Paketklebeband.

eveready 1950s D cell sleeve

Verwenden Sie diese Funktion, es ist die falsche Größe, verwenden Sie in voller Größe in der Galerie

Laden Sie die korrekte Größe aus der Modell Foto Galerie (Hier ist der Modell Link, wenn Sie es nicht sehen können).

Ein Druck bei 240dpi  (111mm x 61mm) gibt genug Auflösung für den Aufdruck auf einen dünnen Karton.

Verwenden Sie "Pritt / UHU" Stick Kleber. Die korrekte Größe lautet bei einem Druck mit 240 dpi 61 mm Breit und 111 mm Lang.

Klebelasche auf Batterie (vielleicht abziehen Film). oben und unten sollten überlappen Enden, ein wenig Kleber um und klappen Sie dann einen kleinen Teil der Überlappung Drehen der Zelle jeder Zeit.

Blockieren Sie nicht die Lüftungsschlitze auf der Unterseite mit dem Kleber. Schließlich mit klarem Paketklebeband, klare Folie oder Lack, um Ihre Wahl zu decken.

Eine gute Zink-Kohle-D-Zelle kann bei niedrigem Entnahmestrom (50mA Serie) 6.500mAh bieten.

Bei modernen mit zwei Kunststoffstopfen sind es etwa 5.000mAh oder auch weniger. Bei niedrigem Strom bietet eine Zinkchlorid Verbindung ein wenig Verbesserung.

Eine Alkaline D-Zelle kann hingegen 12.000mAh oder mehr abgeben in Abhängigkeit der Belastung.

Ca. 20% mehr als eine F-Zelle. Dies ist eine mk1 Version, so der Abstand möglicherweise nicht 100% richtig. aber es sieht schöner aus als das braune Band oder eine leere Karte.

Alle meine Entwürfe sind bewusst gebleicht um Druckertinte zu sparen und auch um nicht mit echten Batterien verwechselt zu werden. Sie können das Gamma beim Blauton etwas dunkler stellen, um es realistischer zu machen.

Hier habe ich eine Abdeckung für einen Ever Ready U2 im Stil für den Britischen Röhren Kofferradio L.T. (z.B.Marconiphone T24DAB)

Michael Watterson, 18.Dec.12
