GN-108Q

GN-108Q; Voxson F.A.R.E.T., (ID = 2147316) Car Radio GN-108Q; Voxson F.A.R.E.T., (ID = 2147315) Car Radio
GN-108Q; Voxson F.A.R.E.T., (ID = 2147314) Car Radio GN-108Q; Voxson F.A.R.E.T., (ID = 2147317) Car Radio
GN-108Q; Voxson F.A.R.E.T., (ID = 2147318) Car Radio
Use red slider bar for more.

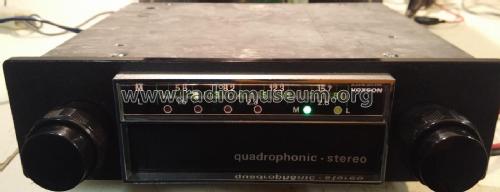

GN-108Q; Voxson F.A.R.E.T., (ID = 2147316) Car Radio
Voxson F.A.R.E.T.,: GN-108Q [Car Radio] ID = 2147316 1365x768
Select picture or schematic to display from thumbnails on the right and click for download.
For model GN-108Q, Voxson F.A.R.E.T., Roma

Country:  Italy
Manufacturer / Brand:  Voxson F.A.R.E.T., Roma
Year: 1970 Category: Car Radio, perhaps also + sound player/recorder
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common); ZF/IF 460 kHz
Wave bands Broadcast (MW) and Long Wave.
Details Cassette-Recorder or -Player
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 13,5 Volt
Loudspeaker - This model requires external speaker(s).
Power out 5 W (undistorted)
from Radiomuseum.org Model: GN-108Q - Voxson F.A.R.E.T., Roma
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 165 x 56 x 190 mm / 6.5 x 2.2 x 7.5 inch
Notes

Il VOXSON GN 108Q Riceve segnali OM - OL e riproduce cartucce quadrifoniche (Q8) e Stereo 8 e dispone di quattro distinti segnali di uscita convogliati su 4 altoparlanti, che consentono di sonorizzare l’abitacolo dell’autovettura con eccezionale fedeltà dando all’ascoltatore la straordinaria sensazione di trovarsi al centro dell’orchestra. Circuito allo stato solido con 64 semiconduttori. Controllo di tono a variazione continua. Potenza di uscita: 4 x 5 Watt con altoparlanti da 4 Ohm.

Dalla pubblicità:

Il SONAR 108Q VOXSON è nato per esaltare al massimo le straordinarie caratteristiche della quadrifonia e si può istallare nel cruscotto di qualsiasi automobile collegato ai 4 altoparlanti Voxson montati nelle portiere che esaltano questi effetti e l’auto diventa una sala da concerto. Siccome può riprodurre sia le cartucce quadrifoniche (Q8) che stereofoniche (Stereo 8) è necessaria una commutazione (con indicazione luminosa) che avviene a seconda del tipo di cartuccia inserita (Q8 o Stereo 8); questa commutazione tra quadrifonia e stereofonia la effettua (in modo automatico) una levetta tastatrice che commuta i circuiti elettrici a seconda della presenza o dell’assenza di una fenditura praticata nelle cartucce quadrifoniche. Sul nastro sono registrate 8 piste magnetiche che a due a due (canale destro e canale sinistro) costituiscono 4 programmi stereofonici (stereo 8) e, a quattro a quattro (canale destro anteriore, canale destro posteriore, canale sinistro anteriore e canale sinistro posteriore) costituiscono 2 programmi quadrifonici (Q8).

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)

Model page created by Gabriele Fanelli. See "Data change" for further contributors.
