• País
• Italia

• Fabricante / Marca
• Watt Radio; Torino

• Año
• 1960–1965

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 118792

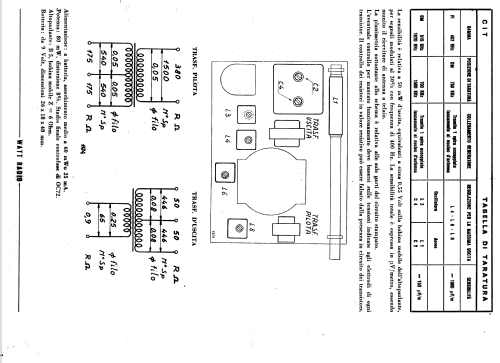

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 6

• Semiconductores
• OC44 OC45 OC45 OC71 OC72 OC72

• Principio principal
• Superheterodino en general

• Número de circuitos sintonía
• 5 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Pilas / 9 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5.7 cm = 2.2 inch

• Potencia de salida
• 0.08 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: cit [5210] - Watt Radio; Torino

• Forma
• Portátil de bolsillo , menor de 20cm.

• Ancho, altura, profundidad
• 109 x 70 x 33 mm / 4.3 x 2.8 x 1.3 inch

• Anotaciones

• Watt Radio Cit 8 semiconduttori.
  Colori disponibili: beige, avorio, grigio, rosso, blu (quest'ultimo indicato solo a partire dal Catalogo ANIE N.7 del 1961-62). Borsa in pelle e auricolare a richiesta.

  La WATT RADIO produsse due tipi di chassis per il suo modello cit.

  Il 1° tipo è quello che monta  i transistor elencati nel catalogo ANIE N.6 del 1960-61 e indicati in tutti gli schemi ricorrenti e qui già indicati nei tipi: OC44, 2xOC45, OC71, 2XOC72.

  Il 2° tipo, come indicano i cataloghi ANIE dal N.7 e fino a tutto il N.10 (del biennio 1964-65) al posto dei suddetti transistor monta sempre i tipi OC170 e 2XOC169 nella sezione a radiofrequenza. I transistor in audiofrequenza che si incontrano in questo secondo telaio sono:  l'OC71 o l'OC75 o OC75N utilizzati quali pilota;  2XOC74 al posto degli OC72 quali finali di potenza. Nel 2° tipo di telaio non c'è il diodo smorzatore, indicato nello schema ricorrente del cit con la sigla D1.

  I due telai del cit differiscono per il diverso disegno delle piste del circuito stampato come si nota chiaramente nelle foto nuove che aggiungo al presente modello. Inoltre il 1° chassis riporta la scritta "WR" stampata  verticalmente a sinistra del condensatore variabile di sintonia. Il 2° chassis riporta la stessa sigla "WR" stampata invece sopra l'alberino di comando del condensatore  variabile e sotto di esso anche il numero 5210.

  ---

  Available in beige, ivory, grey, red and blue colour (blue only listed starting from Catalogo ANIE n.7, 1961-62). Leather bag and earphone were optional.

• Peso neto
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Precio durante el primer año
• 20,000.00 ITL

• Procedencia de los datos
• Catalogo ANIE

• Mencionado en
• Catalogo ANIE (Volumi: 6 (1960-61) + 7-8-9 and 10 (1964-65))

• Documentación / Esquemas (1)
• Guida Pratica Transistor Radios

• Autor
• Modelo creado por Enrico Bonisolo. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 194 modelos, 140 con imágenes y 147 con esquemas.
  Ir al listado general de Watt Radio; Torino
