209

Wega, Württembergische Radio-Ges. mbH; Stuttgart, Fellbach

Data
Forum
Pictures
Collections

  • Year
  • 1962–1965
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 25732
    • alternative name: Württemb. Radio-Ges.mbH; Stuttgart

Click on the schematic thumbnail to request the schematic as a free document.

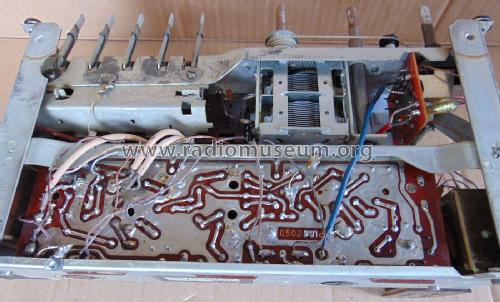

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 155; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 209 - Wega, Württembergische Radio-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 470 x 175 x 155 mm / 18.5 x 6.9 x 6.1 inch
  • Notes
  • Kurzwellen-Lupe, einzustellen über den UKW-Abstimmknopf
  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Price in first year of sale
  • 299.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Schematic

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Wega,: 209

Threads: 1 | Posts: 2

Hallo,

danke für die Aufnahme in diesem Forum und ich hoffe, ich schreibe meine erste Frage richtig plaziert: Ich habe von meinen Eltern ein Wega 209 und möchte es wiederbeleben. Die Elkos habe ich getauscht und es spielt auch - das Magische Auge EAM 86 funktioniert aber nicht. Freundlicherweise habe ich einen Schaltplan hier im Forum bekommen (danke dafür!).

Leider passt die im Schaltplan eingezeichnete EAM 86 nicht mit meinen Anschlüssen im Radio überein. Bei meinem Radio ist Pin1 mit Pin6 verbunden; Pin1 über Widerstand 200K mit Pin7 verbunden, Pin7 anschließend über 680K nach Masse (das ist im Schaltplan anders). Pin9 und Pin3 und Pin4 verbunden an Masse (auch im Schaltplan anders) und Pin5 Heizung. (Die beiden Pins sind direkt mit der Skalenbeleuchtung verbunden und leicht herauszufinden.) Die Heizspannung liegt auch an. Pin2 ist nicht angeschlossen (auch entgegen dem Schaltplan).

Spannungen (gemessen mit Digimeter Fluke) an Pin1/6 117V; Pin5 5,8V∿; Pin7 211V; Pin8 -0,7V

Ich habe das ja mal (vor fast 40 Jahren) gelernt und muß mich da erst wieder reinfinden.... Eine neue EAM 86 habe ich bestellt (die ist aber noch nicht da). Frage: Kann es sein, das im Schaltplan vom Wega 209 die Anschlussnummern der EAM86 vertauscht wurden oder gibt es da evtl. andere Ausführungen? Für Hilfe wäre ich dankbar und verbleibe erstmal mit freundlichen Grüßen aus dem fernen Höxter!

Christian

Christian Weiser, 16.Dec.20
