B7S4-01

Information - Help
ID = 34131

Country:
Germany
Brand: Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
Tube type:  Oscilloscope CRT, picture tube   Indication
Identical to B7S4-01 = B7S401

Filament Vf 6.3 Volts / If 0.09 Ampere / Indirect / Specified voltage AC/DC
Description Andere Schreibweise zu: B7S401
Weight 370 g / 13.05 oz
Tube prices 1 Tube prices (visible for members only)
Information source - - -
- - -
- - -
- - -

b7s401_4.gif B7S4-01: aus Anleitung 01/1988 kopiert
René Goebel † 21.12.23

B7S4-01: technische Unterlage 01/1988
René Goebel † 21.12.23

Collection of



B7S4-01


Forum contributions about this tube
B7S4-01
Threads: 1 | Posts: 5
Hits: 2431     Replies: 4
B7S4-01 (B7S4-01)
René Goebel † 21.12.23
01.Jan.09
  1

Hallo,

habe gerade 1 Photo und ein Sockelschaltbild dieser Röhre hochgeladen. Habe aber noch weitere Informationen über diese Röhre (technisches Informationsblatt , Anwendungsbeispiele); leider aber alle nur in PDF . Ich könnte die PDF-Dokumente so skalieren, dass sie auf eine Bildschirmseite passen und dann z.B. mit Snagit abfotograhieren und als .PNG speichern . Dann gehen natürlich einige Details verloren;ist aber auf einem 22" Bildschirm noch einigermaßen lesbar). Ich lade eine Datei mal hoch und warte die Reaktion der Admins ab. Falls die Unterlagen verworfen werden, hat jemand eine Idee, wie man aus einem sehr gut lesbarem PDF-Dokument wieder ein lesbares GIF oder PNG erzeugen kann ?

viele Grüße und ein frohes neues Jahr wünscht

René Goebel



Franz-Josef Haffner
01.Jan.09
  2

hallo Rene,

hier ein Auszug aus diesem thread von 2003:

Es ist aber kein Problem eine Grafik aus einem pdf wieder herauszulösen. Idealerweise nimmt man dazu den kostenlosen Acrobat Reader in der Version 6. Über "Bildauswahl" markiert man die Grafik und kopiert sie mit der rechten Maustaste in die Zwischenablage. Nun im Bildbearbeitungsprogramm als "neues Bild" einfügen, die Punkte hier ganz oben im thread beachten und als png speichern.

Die Version 6 ist zwar nicht mehr aktuell, wohl aber die Arbeitsweise.

Mit Adobe Photoshop ist es noch einfacher. Einfach die pdf öffnen bzw. importieren und als png wieder speichern.

Gruß,
Franz-Josef

René Goebel † 21.12.23
01.Jan.09
  3

Hallo Franz-Josef,

ich habe ADOBE Reader  Version 8.1.0. Mit dieser kann ich zwar einen Text markieren mit der linken Maustaste; aber dann lässt er mir nichts mehr zu, bzw. die Markierung verschwindet sofort nach Loslassen der Maustaste.

Zu Adobe Photoshop: Ich habe Version 7.0. Wenn ich ein PDF Dokument lade, wird nach dem Laden ein graues Gitter unterlegt (???),was immer das bedeuten mag.

Wenn ich dann sage, speichere als .tiff (.png bieter er mir nicht an, kann ich aber später mit einem anderen Programm auf PNG ändern); und sehe es mir dann nachher an ,  ist es in der gleichen Auflösung wie mein screenhot ( also keine weiteren hochaufgelösten Zoommöglichkeiten , wie bei PDF mehr möglich.

Gruß, René

Franz-Josef Haffner
01.Jan.09
  4

hallo Rene,

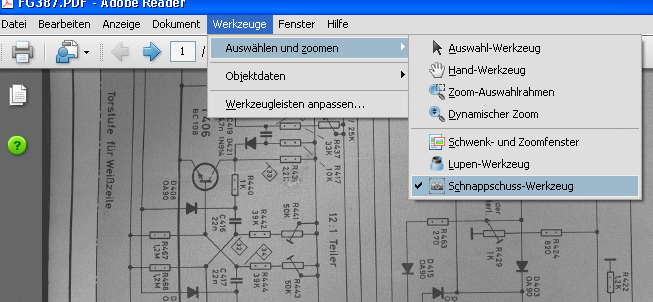

innerhalb der pdf wird zwischen Text und Grafik unterschieden. Zum Markieren einer Grafik wird das Snapshot-Werkzeug ausgewählt (siehe Anhang) und ein Rahmen um die Grafik gezogen. Nun ist die Grafik in der Zwischenablage und kann in beliebige Bildbearbeitungsprogramme eingefügt werden.

Was den PhotoShop betrifft so habe ich im Moment nur die englische CS2 Version. Beim Öffnen der pdf muss ich hier bereits die Auflösung angeben, zweckmässigerweise 200-300 dpi. Voreingestellt ist erst mal die Bildschirmauflösung 72 dpi. Nun kann ich ganz normal weiter bearbeiten oder als png oder gif speichern und in einem besser vertrauten Programm weiterarbeiten.

viel Erfolg,
Franz-Josef

Attachments

René Goebel † 21.12.23
02.Jan.09
  5

hallo Franz-Josef,

die Snap-Shot Funktion Adobe Acrobat-Reader habe ich ausprobiert, bringt m.E. aber noch schlechtere Ergebnisse.

Ja,die Datei ist blockiert. Wenn ich sie in Photoshop laden will, verlangt er ein Password von mir.

Aber schau dir mal das PDF-Dokument für die B7S4-01 an. Das ist doch lesbar, oder ?

Ich schick dir trotzdem per e-mail die 6 pdf-Dokumente über die B7S4-01, und schau mal,was du daraus machen kannst.

viele Grüße, René
