EBC91

ID = 419

Stato:

Europa

Produttore:	Common type Europe tube/semicond.
Tipo:	Doppio diodo - triodo Audio Frequency

Identico a

EBC91 = 6BC32 = CV2526 = 6AV6

Valvole simili

Other shape (e.g. bulb type):

6BK6

Heater different:

12AV6 ; 3AV6 ; 4AV6 ; HBC91

Heater and shape different:

12BK6 ; 26BK6

Prime serie

1950 Tube leaflet collection E.Erb Analysis by original leaflets

Prime informazioni

Nov.1951 : Funkschau # 22

Sostituisce i modelli

EBC90 6AT6

Zoccolo

Miniatur-7-Pin-Base B7G, USA 1940

Utilizzata per

Radio/TV-reception etc.

Filamento

Vf 6.3 Volt / If 0.3 Ampere / Indirect / Specified voltage AND current AC/DC

Quotazioni

9 Quotazioni (visibili solo per gli associati)

EBC91: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse Karel De Reus †
EBC91: RTT 1974 (Franzis) 13. Auflage Martin Renz Segue ...	Just Qvigstad	EBC91: Telefunken 1957 Robert Schmalstieg Segue ...

Utilizzo nei modelli

1= 1950?? ; 1= 1951?? ; 4= 1951 ; 2= 1952? ; 4= 1952 ; 5= 1953?? ; 5= 1953? ; 6= 1953 ; 5= 1954?? ; 3= 1954? ; 6= 1954 ; 10= 1955?? ; 6= 1955? ; 13= 1955 ; 11= 1956?? ; 9= 1956? ; 15= 1956 ; 4= 1957?? ; 12= 1957? ; 32= 1957 ; 10= 1958?? ; 11= 1958? ; 33= 1958 ; 4= 1959?? ; 10= 1959? ; 83= 1959 ; 8= 1960?? ; 10= 1960? ; 78= 1960 ; 5= 1961?? ; 5= 1961? ; 44= 1961 ; 1= 1962? ; 46= 1962 ; 9= 1963? ; 16= 1963 ; 3= 1964? ; 10= 1964 ; 2= 1965?? ; 2= 1966?? ; 3= 1966 ; 1= 1967 ; 1= 9999? ; 4= 9999

Numero totale di modelli di Radiomuseum.org che utilizzano questa valvola:553

Collezione di

EBC91

Discussioni nel forum su questo valvole

EBC91

Argomenti: 1 | Articoli: 5

Visite: 3666 Risposte: 4 unbekannte Triode mit seltsamen Bügel mit 7 poligem Sockel

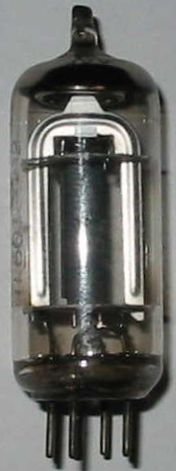

Klaus Bayer 27.Jul.09	1 unbekannte Triode mit seltsamen Bügel mit 7 poligem Sockel Hallo, habe eine mir unbekannte Röhre gefunden. Diese ist mit hoher Wahrscheinlichkeit eine Triode, die Heizung habe ich mit 6,3 Volt und 310 mA gemessen. Die Stiftbelegung: 1- g1 2-k,m 3,4 - f 5,6 - i.V. 7 - a Seltsam ist der stabile Bügel im Innerem der Röhre. Ein Schriftzug ist noch gut zu lesen U6010002 und oben drauf die Nummern 358. Im Glasboden (wo sich z.B. bei anderen Röhren die TFK Raute befindet) steht eine 27, die aber von innen richtig zu lesen ist. Kann jemand die Type nennen ? Vielen Dank Klaus Bayer Allegati Triode (13 KB)
Jacob Roschy 27.Jul.09	2 EBC90 oder EBC91 Hallo Herr Bayer, das ist eine EBC90 oder EBC91. Der obere Teil dieses seltsamen Bügels sind die beiden Dioden. Wegen dieses elektrisch nicht sonderlich zweckmäßigen Bügels nenne ich diese Röhre "Triode mit Kapazitäts- Dioden". M. f. G. J. R.
Bernhard Nagel 27.Jul.09	3 Wahrscheinlich EBC91/6AV6 Die Ansicht Ihrer Röhre zeigt gute Übereinstimmung mit der Type EBC91, es müssten dann 2 von diesen "Bügeln" vorhanden sein. Dies sind die beiden Anodenbleche der Diodenstrecken. Vergleichen Sie einmal Ihre Röhre mit den Ansichten auf der Modellseite. Bernhard Nagel
Wolfgang Bauer 28.Jul.09	4 Telefunken EBC91 Es ist sicher eine Telefunken EBC91, ersichtlich an der senkrechten Codenummer und dem Getterring oben. MfG. WB. Allegati Telefunken EBC91 (16 KB)
Klaus Bayer 28.Jul.09	5 vielen Dank Hallo, die Röhre ist die von Herrn Bauer gezeigte. Vielen Dank an Alle für die schnelle Hilfe. Die Konstruktion ist schon etwas abenteuerlich, bei genauem Hinsehen und den Tipps, kann man diesen Bügel als zweigeteilt und jeweils links und rechts der überstehenden Katode sehen. Viele Grüße Klaus Bayer

EBC91
Fine delle discussioni nel forum su questo valvole
