EbIII

Information - Help
ID = 19490

Country:
Germany
Brand: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Tube type:  Triode, vacuum   Power/Output
Identical to EbIII
Similar Tubes
Multiple differences or of other kind:
  AD1

Base Europe side contact base P (P8A)
Was used by Telephony
Filament Vf 4 Volts / If 1.5 Ampere / Direct / Parallel, (AC/DC)
Description

Longlife tube.

According to TFK publications, the differences in respect to an AD1 are:

Pa max. = 30W, Va max. = 300V, If = 1.5A !

At Va = 250V and Vg = -45V the Ia is approx. 88mA !


Text in other languages (may differ)
Tube prices 14 Tube prices (visible for members only)

EbIII: TreLe
Trev Levick


EbIII: rtt
Michael Schlör


EbIII: Telefunken Datenblattsammlung
Stefan Mueller



Forum contributions about this tube
EbIII
Threads: 2 | Posts: 6
Hits: 1877     Replies: 4
TFK EB III Unterschiede zur AD1 ?
Wolfgang Holtmann
28.Mar.16
  1

Liebe Röhrenfreunde

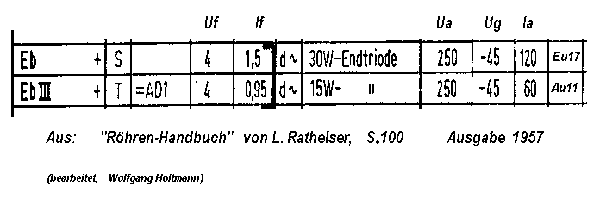

Durch eine Diskussion über diese Röhre in Jogis Röhrenbude bin ich auf gewisse Ungereimtheiten gestoßen. In vielen Datenbüchern findet man die Gleichstellung: Eb III = AD1. So auch bei Ratheiser:

Nun zeigt jedoch das (vorläufige) Datenblatt der TFK Eb III einen Heizstrom von 1,5A, also eine Abweichung von etwas mehr als 50% gegenüber der AD1 mit 0,95A. Das bedeutet, dass in einer Gegentaktendstufe mit der Eb III die Heizwicklung 3A aufbringen muss! Das kann nicht jeder Verstärker verkraften. Also, von einer Äquivalenz der beiden Typen kann schon daher nicht gesprochen werden...

Es wurden bereits zwei TELEFUNKEN Röhren aus Nachkriegsfertigung mit der typischen Anodenkonstruktion (extra Kühlflügel) gesichtet und der If nachgmessen. Beide Werte sind 1,5A und bei einer steht sogar AD1 aufgedruckt!

Es sind aber auch TELEFUNKEN EB III in den Umlauf gekommen, hergestellt im Röhrenwerk Ulm, siehe unten.

Was auffällt, ist die andere Schreibweise der Typenbezeichnung. Bei den Poströhren wird der zweite Buchstabe normalerweise klein geschrieben. Hier wurde das nicht nur auf der Röhre, sondern auch auf der Rö.-Schachtel. anders gemacht. War das Absicht, oder rein zufällig so?

Um in dieser Hinsicht mehr Sicherheit zu bekommen, eine Bitte an die Besitzer der EB III aus Ulm:
Ermittelt nur den Heizstrom bei Uf = 4V. Das kann ganz unkompliziert mit einer Gleichstromquelle geschehen. Eventuell via E-mail an mich. Werde das dann hier weitergeben...


Ich bedanke mich im Voraus.

P.S. Bitte keine Abschweifungen in den geldlichen Bereich, wie Ebay-Handel usw.













Andreas Steinmetz
28.Mar.16
  2

Der Heizstrom bei den oben abgebildeten Ulmer Typen EBIII liegt bei ziemlich exakt 1,5A. Diese Messungen habe ich schon vor Jahren durchgeführt und kann sie bei Bedarf wiederholen.

Wolfgang Holtmann
28.Mar.16
  3

Danke Herr Steinmetz,

ich glaube Ihnen auch so....

MfG

Georg Richter
28.Mar.16
  4

Die Franzis RTT (Röhren Taschen Tabelle) von 1968 nennt zur Eb "entspricht AD1 - Ausnahme Heizstrom und Sockel":

Eb mit Suffizes sind nicht genannt.

Beste Grüsse,

GR

Wolfgang Holtmann
29.Mar.16
  5

Vielen Dank Herr Richter,
für die Informationen, zu sehen in den späteren Ausgaben der RTT.

Schaut man jedoch in die 5. Auflage von 1955, dann wird dieser falsche Hinweis zur Gleichheit mit der AD1 -mit Ausnahme des If und Sockels- nicht gegeben! Dort steht auf Seite 41 die Eb als eigenständige Röhre mit den Daten:

Ua = 250V,  Ug = -45V,  Ia = 120mA !!

Genau dieselben Daten sehen wir bei Ratheiser (Post 1 oben) und in einer handschriftlichen Tabelle aus den 40er Jahren, herausgegeben von SIEMENS. Aber auch in den "Tabellen f.d. Funkpraktiker" 1948 von H. Lange sind gleichlautende Werte zu finden.

MfG






Hits: 2589     Replies: 0
EbIII (EbIII)
Peter Schuld
19.Mar.10
  1

 Anwendungsgebiete: Steuer und Regelanlagen in Stahl und Walzwerken. Brachte deutlich mehr Strom als die herkoemmliche AD1 (ca.80mA).

Ich selbst fand bei uns im Walzwerk im Mai 2009 noch 15 Stueck originalverpackte EbIII von Telefunken.

Der Erloes bei Ebay brachte pro Stueck 450,-Euro.


EbIII
