For model AEG-Super 679WK, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 ECL11 AZ11 EM11
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: AEG-Super 679WK - AEG Radios Allg.Elektricitäts-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 580 x 430 x 290 mm / 22.8 x 16.9 x 11.4 inch
Notes

Basismodell ist der AEG-Super 79WK, die Skala ist hier höher gesetzt um unter den sieben Drucktasten die sechs einstellbaren Festsenderdrucktasten unterzubringen.

Weiterer Unterschied ist der hoch- und niedefrequent wirksame Schwundausgleich sowie die Anzeige des eingeschalteten Wellenbereichs. Stärker einfallende Stationen können mit der automatischen Netzantenne empfangen werden.

Betrieb auch in Sparschaltung möglich.

Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Price in first year of sale 290.00 RM
Collectors' prices
Source of data Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in AEG-Mitteilungen März/April 1940 (S.97)

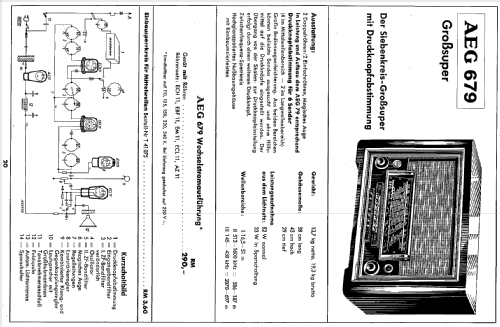

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
