67W (67WL)

67W ; AEG Radios Allg. (ID = 309668) Radio

67W ; AEG Radios Allg. (ID = 6411) Radio

67W ; AEG Radios Allg. (ID = 5935) Radio

67W ; AEG Radios Allg. (ID = 811617) Radio

67W ; AEG Radios Allg. (ID = 1939141) Radio
67W ; AEG Radios Allg. (ID = 707666) Radio 67W ; AEG Radios Allg. (ID = 532268) Radio
67W ; AEG Radios Allg. (ID = 532269) Radio 67W ; AEG Radios Allg. (ID = 532270) Radio
67W ; AEG Radios Allg. (ID = 1347939) Radio 67W ; AEG Radios Allg. (ID = 1939138) Radio
67W ; AEG Radios Allg. (ID = 1939139) Radio 67W ; AEG Radios Allg. (ID = 1939140) Radio
Use red slider bar for more.
67W ; AEG Radios Allg. (ID = 707666) Radio

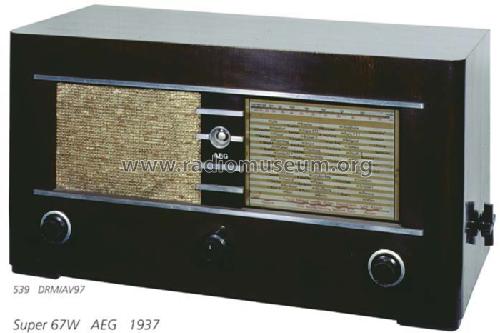

AEG Radios Allg.: 67W [Radio] ID = 707666 700x467
Select picture or schematic to display from thumbnails on the right and click for download.
For model 67W (67WL), AEG (Radios) Allg.Elektricitäts-Ges.:
Bild zum gleich aussehenden Modell automatisch kopiert statt wie bisher verknüpft (05.Jan.2010 EE).

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ACH1 AF3 AB2 AL4 AM2 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 67W - AEG Radios Allg.Elektricitäts-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 625 x 340 x 300 mm / 24.6 x 13.4 x 11.8 inch
Net weight (2.2 lb = 1 kg) 16 kg / 35 lb 3.9 oz (35.242 lb)
Price in first year of sale 278.00 RM
Collectors' prices
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb

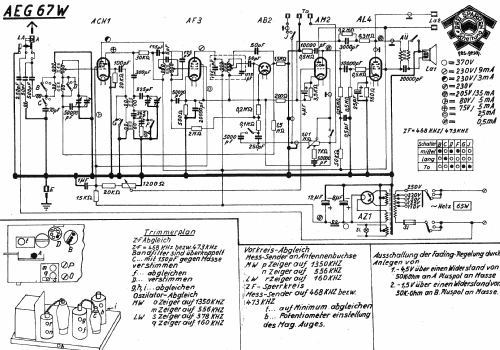

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Preisl. Otto Gruoner 1937
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 791 models, 673 with images and 398 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
