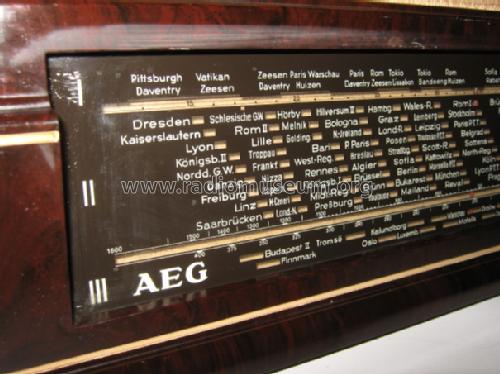

AEG-Super 69WK; AEG Radios Allg. (ID = 3735) Radio
AEG Radios Allg.: AEG-Super 69WK [Radio] ID = 3735 704x522
Select picture or schematic to display from thumbnails on the right and click for download.
For model AEG-Super 69WK, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH11 EBF11 ECL11 AZ11
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: AEG-Super 69WK - AEG Radios Allg.Elektricitäts-
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 590 x 360 x 265 mm / 23.2 x 14.2 x 10.4 inch
Notes

Umschalter für Sparbetrieb zur Senkung von 48 Watt auf 30 Watt Verbrauch.
Einbausperrkreis für MW, Bestellnummer T 41075, zum Preis von RM 3,60 erhältlich.

Spulen mit HF-Eisenkernen, keramische Festkondensatoren im ZF-Teil. In drei Stufen veränderliche Gegenkopplung.

Net weight (2.2 lb = 1 kg) 12.5 kg / 27 lb 8.5 oz (27.533 lb)
Price in first year of sale 198.00 RM
Collectors' prices
Source of data Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Historische Radios (1-5) = zur Verknüpfung mit Modellseiten (AEG-Mitteilungen März/April 1940 (S.97))
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
