Univox TK Ch= 5076 AEG

AEG (Radios) Allg.Elektricitäts-Ges.

  • Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 284

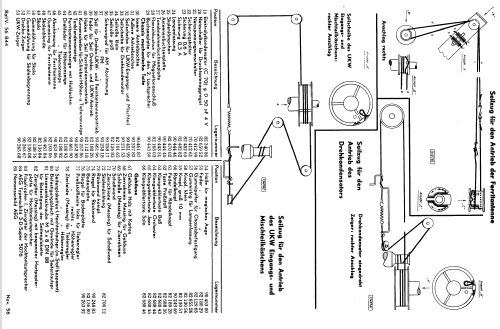

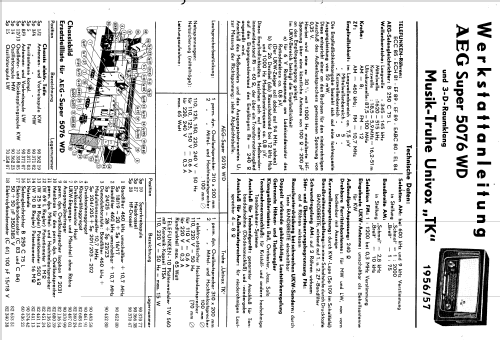

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Univox TK Ch= 5076 AEG - AEG Radios Allg.Elektricitäts-
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 999 x 840 x 410 mm / 39.3 x 33.1 x 16.1 inch
  • Notes
  • Rundfunk-Chassis = 5076WD;
    Phono-Chassis = Telefunken TW560.
    Gehäuse in Nußbaum, dunkel; Nußbaum, hell (+ 30,- DM); Rüster (+ 60,- DM). Rundfunk-Chassis = 5078WG AEG
    Phono-Chassis = Telefunken TW560.

    Gehäuse in Nußbaum, dunkel; Nußbaum, hell (+ 30,- DM); Rüster (+ 60,- DM)
  • Net weight (2.2 lb = 1 kg)
  • 43 kg / 94 lb 11.4 oz (94.714 lb)
  • Price in first year of sale
  • 838.00 DM
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Univox TK is part of the collections of the following members.

 Forum

Forum contributions about this model: AEG Radios Allg.: Univox TK Ch= 5076 AEG

Threads: 1 | Posts: 4

Guten Tag, liebe Sammlerfreunde,

ich habe eine Frage zu diesem Gerät (bzw. zum Vorgehen bei Änderungen):
Der Schaltplan zum Gerät ist fehlerhaft, was mir bei der Restauration aufgefallen ist.

Die Fehler stecken im Wellenschalterbereich - man schaue sich beispielsweise die Umschalter Mb (4-5-6) und Lb (4-5-6) an.
Ich habe den Plan für mich korrigiert, möchte ihn aber gern der Gemeinschaft zur Verfügung stellen.

Wie kann ich das am besten machen?
Ich müsste ja den korrigierten Plan irgendwie kennzeichnen - eine Regel dafür habe ich aber nicht gefunden (blaues "i"-Feld)

Danke für eine Antwort / Vorschlag.

Hartmut Schmidt.

edit:
Die Fehler finden sich im Plan 5076wdundunivoxtk11.pdf bzw. 5076wdundunivoxtk21.pdf

Hartmut Schmidt, 24.Nov.10
