For model 833T, Autophon AG (inkl. Téléphonie SA); Solothurn

Country:  Switzerland
Manufacturer / Brand:  Autophon AG (inkl. Téléphonie SA); Solothurn
Year: 1946–1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH21 ECH21 EBL21 AZ1
Main principle Superheterodyne (common); ZF/IF 471 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Wired Wireless Receiver(AF only)
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220; 250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 833T - Autophon AG inkl. Téléphonie
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 460 x 280 x 210 mm / 18.1 x 11 x 8.3 inch
Notes 4600/20296a+b
Net weight (2.2 lb = 1 kg) 6.9 kg / 15 lb 3.2 oz (15.198 lb)
Price in first year of sale 608.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.


All listed radios etc. from Autophon AG (inkl. Téléphonie SA); Solothurn
Here you find 242 models, 185 with images and 146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Autophon AG inkl.: 833T
Threads: 1 | Posts: 1
Hits: 1461     Replies: 0
autophon: 833 und 833T-Chassis mit falschem Gehäuse
Ernst Erb
17.Jan.14
  1

Es kommt immer wieder mal vor, dass wir eine Anfrage über Geräte erhalten, die sich dann als verbastelt herausstellen.

In diesem Fall wurden wir durch ein Modell Autophon 833 oder 833T überrascht, das gemäss Typenbezeichnung auf dem Chassis sich klar als Modell 833 auszeichnet. Chassis und natürlich auch Skala stimmen überein, doch befindet sich dieses in einem Gehäuse des Autophon 832 mit vertikalen Lautsprecher-Verzierungen statt horizontalen. Das Modell 832 hat auch nur zwei Wellenbereiche, nicht drei.

Unser Mitglied Walter Haring hat mir dazu geschrieben: "Danke für die Zustellung der Bilder. Für mich ein klarer Fall eines "aus 2 mach 1"-Gerätes. Das ist in den von Autophon stammenden Bildern (mit den weissen Knöpfen, die ich in Natura nie gesehen habe) auch so dokumentiert, dass der 832er die Streben vertikal, der 833 die Streben horizontal hat." Auch ich habe die weissen Knöpfe nie gesehen, die auch auf meiner Dokumentation von Autophon weiss sind. Wir zeigen sie dennoch, weil Autophon das zuerst so plante. Auch die Streben sind im Modell weit ins Gehäuse gezogen, in der Praxis aber recht viel kürzer.

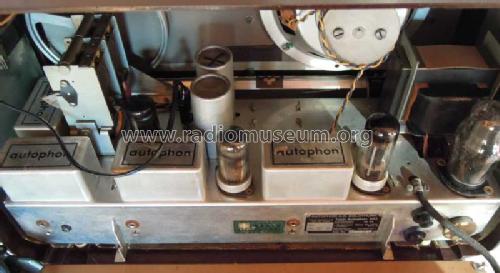

Hier nun die Fotos des zusammengesetzten Modells:






Autophon AG inkl.: 833T
