• Land
• Schweiz / Switzerland

• Hersteller / Marke
• Autophon AG (inkl. Téléphonie SA); Solothurn

• Jahr
• 1954–1956

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 11433

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 8

• Röhren
• ECC84 EC92 ECH81 EF85 EM34 EABC80 EL84 EZ80

• Hauptprinzip
• Superhet allgemein; ZF/IF 471/10700 kHz

• Anzahl Kreise
• 6 Kreis(e) AM     9 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle und UKW (FM).

• Betriebsart / Volt
• Wechselstromspeisung / 150/220 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org

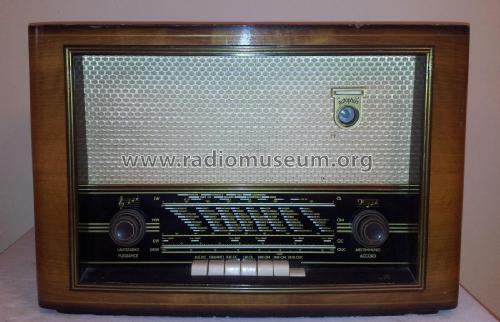

• Modell: Chillon-U - Autophon AG inkl. Téléphonie

• Form
• Tischgerät, Tasten oder Druckknöpfe.

• Abmessungen (BHT)
• 580 x 385 x 275 mm / 22.8 x 15.2 x 10.8 inch

• Bemerkung

• UKW-Vorstufe in Cascode-Schaltung. KW Taste und KW-Einteilung auf Skala vorhanden, jedoch ohne Spulensatz ausgestattet! Ohne Ferritantenne.

  Siehe auch Autophon St.Moritz U mit identischem Chassis, jedoch zusätzlichem KW-Bereich und drehbarer Ferritantenne.

  900/20807-1

• Datenherkunft extern
• E. Erb 3-907007-36-0

• Datenherkunft
• Radiokatalog Band 2, Ernst Erb

• Literatur/Schema (1)
• -- Original-techn. papers.

• Weitere Modelle

• Hier finden Sie 245 Modelle, davon 188 mit Bildern und 148 mit Schaltbildern.
