Leistungsverstärker UM-2 {УМ-2}

Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 331651) RF-Ampl.
Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 316012) RF-Ampl. Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 404577) RF-Ampl.

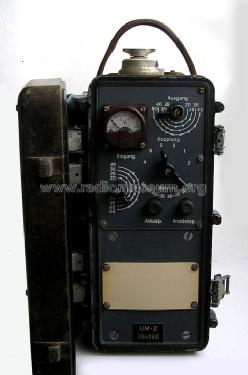

Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 404578) RF-Ampl. Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 1048760) RF-Ampl.
Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 1761785) RF-Ampl. Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 1761786) RF-Ampl.

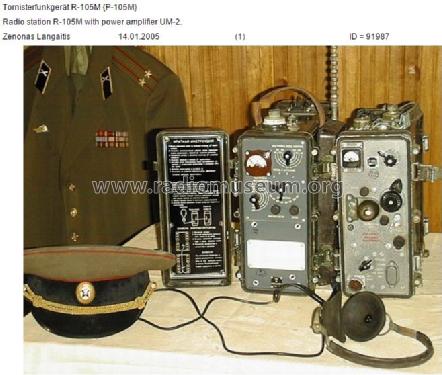

Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 1940154) RF-Ampl.
Use red slider bar for more.
Leistungsverstärker UM-2 {УМ-2}; B-8865 V8865 post (ID = 316012) RF-Ampl.
B-8865 V8865 post: Leistungsverstärker UM-2 {УМ-2} [RF-Ampl.] ID = 316012 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Leistungsverstärker UM-2 {УМ-2}, B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works:
um2a

Country:  Soviet Union
Manufacturer / Brand:  B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works
Year: 1964–1984 ?? Category: RF (Radio Frequency-) Amplifier
Valves / Tubes 1: 6П23П
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Leistungsverstärker UM-2 {УМ-2} - B-8865 V8865 post box Nr.
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 170 x 325 x 310 mm / 6.7 x 12.8 x 12.2 inch
Notes

Leistungsverstärker UM-2 {УМ-2} : in einem Tornister von ähnlichen Abmessungen untergebrachter Leistungsverstärker mit einer Ausgangsleistung von 10 W (20,0-46,1 MHz) resp. 7 W (46,0-61,0  MHz).

Vorgesehen zum Betrieb mit den Funkgeräten R-105D, R-108D, R-109D und R-114D mit Ausgangsleistung 10 Watt sowie R-116  und R-126 mit Ausgangsleistung 7 Watt..

Betrieb aus acht Akkumulatoren KN14, die Anodenspannung wird mittels Transverternetzteil gewonnen.

Einsatz in der Armee der Sowjetunion und der Streitkräfte der Staaten des Warschauer Pakts.

Soviet (& Warzaw Pact) army backpack RF-Amplifier, Pout  10 Watts RF in the 20,0-46,1 MHz range and 7 Watts RF in the 46,0-61,0 MHz range. Used with R-105D, R-108D, R-109D and R-114D transceivers (output power 10 Watts)  as well as with the R-116 and R-126 transceivers (output power 7 Watts).

Powered from eight KN14 accumulators.

Collectors' prices
Mentioned in Nachrichtentechnik der Nationalen Volksarmee, Bd. 1 (pp 104-108)
Literature/Schematics (1) Funkgeräte kleiner Leistung, Militärverlag DDR 1966

Model page created by Iven Müller. See "Data change" for further contributors.



All listed radios etc. from B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works
Here you find 18 models, 18 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
