4W55H; Blaupunkt Ideal, (ID = 98) Radio

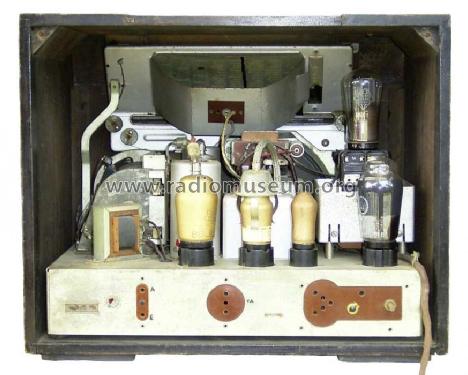

Blaupunkt Ideal,: 4W55H [Radio] ID = 98 630x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4W55H, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ACH1 AH1 AB2 AC2 AL1 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 491 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 4W55H - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 460 x 410 x 355 mm / 18.1 x 16.1 x 14 inch
Notes Pultskala
Net weight (2.2 lb = 1 kg) 14.5 kg / 31 lb 15 oz (31.938 lb)
Price in first year of sale 280.00 RM
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3112 models, 2765 with images and 2116 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 4W55H
Threads: 1 | Posts: 2
Hits: 1875     Replies: 1
blaupunkt: 4W55H (4 W 55 H);
Jürgen Bauch
07.Nov.07
  1 Besitze seit kurzem einen o.g.Blaupunkt .Statt ACH 1 ist eine Valvo 4673 eingebaut und auf dem Chassis ist ein Aufkleber mit der Bezeichnung AH1 .Beides passt nicht zum  Schaltplan.Die anderen Röhren entsprechen dem Schaltplan.wer kennt den Grund ?

Mit freundlichen Sammler-Grüßen

Jürgen Bauch

Nachtrag:Entschuldigung ACH1 ist doch dabei .Fehler von mir.Schaltplan ist i.O.

Jürgen Bauch
Jacob Roschy
08.Nov.07
  2  Hallo Herr Bauch,

die 4673 ist eine steile, nicht regelbare Pentode und keinesfalls ein geeigneter Ersatz für die AH1. Sie sollten sie durch die original- Type AH1 ersetzen.

M. f. G.  J. R.



Blaupunkt Ideal,: 4W55H
End of forum contributions about this model
