5W68

5W68; Blaupunkt Ideal, (ID = 45582) Radio

5W68; Blaupunkt Ideal, (ID = 6605) Radio

5W68; Blaupunkt Ideal, (ID = 337604) Radio

5W68; Blaupunkt Ideal, (ID = 854668) Radio
5W68; Blaupunkt Ideal, (ID = 2502504) Radio 5W68; Blaupunkt Ideal, (ID = 2502505) Radio
5W68; Blaupunkt Ideal, (ID = 2502506) Radio 5W68; Blaupunkt Ideal, (ID = 1061788) Radio
5W68; Blaupunkt Ideal, (ID = 1061789) Radio 5W68; Blaupunkt Ideal, (ID = 148527) Radio
5W68; Blaupunkt Ideal, (ID = 488971) Radio 5W68; Blaupunkt Ideal, (ID = 707602) Radio
5W68; Blaupunkt Ideal, (ID = 3296) Radio 5W68; Blaupunkt Ideal, (ID = 148525) Radio
Use red slider bar for more.
5W68; Blaupunkt Ideal, (ID = 2502504) Radio
Blaupunkt Ideal,: 5W68 [Radio] ID = 2502504 1400x891
Select picture or schematic to display from thumbnails on the right and click for download.
For model 5W68, Blaupunkt (Ideal), Berlin, später Hildesheim:
Blaupunkt 5W68_Front

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF3 ABC1 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 5W68 - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 525 x 370 x 243 mm / 20.7 x 14.6 x 9.6 inch
Notes   Das Gerät verfügt über einen automatischen Wellenumschalter,in etwa vergleichbar mit dem DKE. Der Knopf seitlich rechts ist nur zur Klangregelung und zum Umschalten auf Phono.
Net weight (2.2 lb = 1 kg) 12.4 kg / 27 lb 5 oz (27.313 lb)
Price in first year of sale 205.00 RM
Source of data Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb

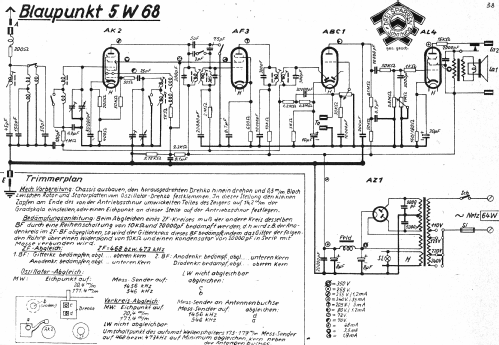

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3214 models, 2898 with images and 2221 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 5W68
Threads: 1 | Posts: 2
Hits: 1882     Replies: 1
blaupunkt: 5W68 (5 W 68);
Gregorio Cavallaro
23.May.06
  1

Hallo,
da mein Blaupunkt 5W68 keinen Ton von sich gibt habe ich mir das Gerät genauer angesehen und entdecht das statt der AF3 in meinem Gerät eine AF 7 eingebaut ist, gab es während der Produktion dahingehend eine Änderung oder ist eine falsche Röhre eingebaut?
MfG
Gregorio Cavallaro

Martin Steyer
23.May.06
  2 Hallo Herr Callavaro,

da hat sicherlich jemand in Ermangelung einer AF3 die AF7 reingesteckt. Die ZF-Röhre wird geregelt, deswegen muß wegen der Kennlinie dies eine AF3 sein. Die AF7 ist keine Regelröhre.

Herzlichen Gruß,
Martin Steyer
