6W640; Blaupunkt Ideal, (ID = 241614) Radio
Blaupunkt Ideal,: 6W640 [Radio] ID = 241614 933x625

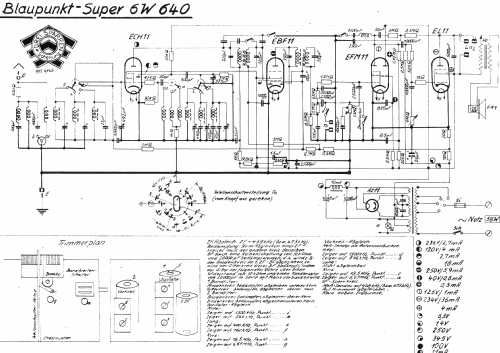

Select picture or schematic to display from thumbnails on the right and click for download.
For model 6W640, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1940/1941 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 EL11 AZ11 EFM11
Main principle Superheterodyne (common); ZF/IF 468 or 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 6W640 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 540 x 350 x 270 mm / 21.3 x 13.8 x 10.6 inch
Notes Stationstasten
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3226 models, 2910 with images and 2227 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 6W640
Threads: 2 | Posts: 3
Hits: 1743     Replies: 1
blaupunkt: 6W640 (6 W 640) (D) u. S 7640 (CS) Blaupunkt-IDE
Reinhard Hanschke
05.Feb.10
  1

Hallo RM-Freunde,

wer kann als Fachmann auf Grund der Schaltpläne bestätigen, daß es sich bei den o.a. Geräten um baugleiche Typen handelt ? Bei dem unter ID 634 angelegten Modell mit Bildern handelt es sich offenbar um ein Modell für den finnischen Markt.

Bei dem unter ID 23057 angelegten Modell S 7640 handelt es sich um ein Gerät mit tschech. Herstellung (Lizenzbau). Ich habe neben Änderungen soeben auch Bilder von meinem Modell ("Schreibmaschine") hochgeladen.

Die äußere Ähnlichkeit ist ja nicht zu bezweifeln. Abzuklären wäre jedoch die schaltungstechnische Übereinstimmung. Wer übernimmt das Bitte? Bejahendenfalls könnten zu den jeweiligen Modellen Hinweise u. Verweisungen gegeben werden.

MfG Hanschke Reinhard

Reinhard Hanschke
08.Feb.10
  2

Herr Johann Leber hat mir tel. mitgeteilt, daß er die Schaltpläne beider Geräte verglichen habe. Es handele sich hierbei um eine tyypische BLAUPUNKT-Entwicklung mit wenigen Veränderungen, wie z.B. doppelpoliger Ein-/Ausschalter, Siebkreis u. ZF u.a.. Also weitestgehende Übereinstimmung beider Geräte. Vielen Dank Herr Leber!

Anzumerken wäre noch, daß sich im/am Gerät keine Hinweise auf eine Firma "Modry Bod, Praha" befinden was in tschechischer Sprache "Blau Punkt = Blaupunkt" bedeutet. Siehe hierzu auch die Firmengeschichte von BLAUPUNKT hier im RM. Die Namenszüge "IDEAL" auf der Rückwand und der Skala sowie das in der Rückwand eingestanzte aber nicht ausgefüllte Firmenlogo "BLAUPUNKT" weisen jedoch auf ein Produkt der Fa. BLAUPUNKT-IDEAL hin.

MfG Hanschke Reinhard

N.B.: Ist nun dieses Gerät eine Variante i.S. der hier vorgegebenen Voraussetzungen, zum 6 W 640 ? Möge darüber "oben" entschieden werden.


Hits: 2017     Replies: 0
blaupunkt: 6W640; Funkschau Artikel 1941
Dirk Becker
31.Jan.05
  1 Siehe auch Funkschau 1941 Heft 3, Seite 37 zum Abstimmsystem des Gerätes.

Gruß

Dirk Becker


Blaupunkt Ideal,: 6W640
