B52W

• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1952/1953

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 19185

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

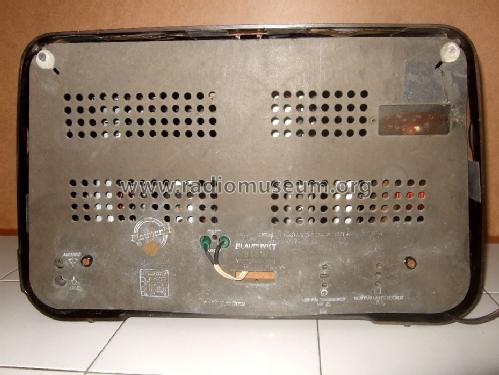

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH42 EF80 EBF11 EL11

• Number of Transistors

• Semiconductors
• RL24 RL24 E220C80

• Main principle
• Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s); Reflex

• Tuned circuits
• 7 AM circuit(s)     8 FM circuit(s)

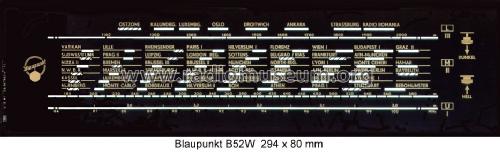

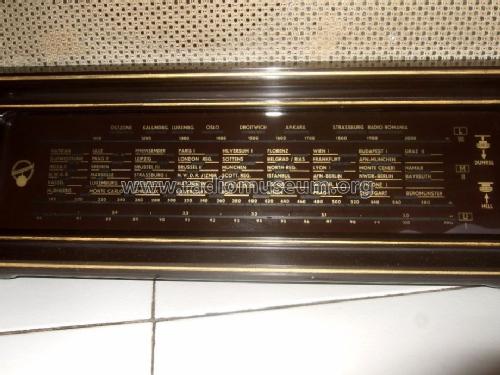

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 19 cm = 7.5 inch

• Power out
• 4 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: B52W - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 470 x 290 x 210 mm / 18.5 x 11.4 x 8.3 inch

• Notes
• Achtung: Keine galvanische Netztrennung!
  2 Germanium-Dioden RL24 im Ratio-Detektor.

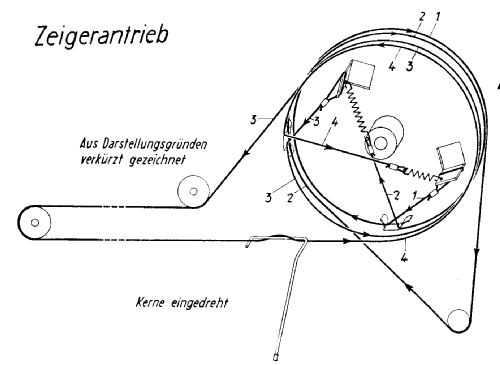

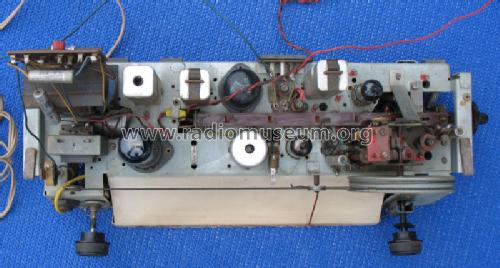

  Variometer-Abstimmung für alle Bereiche.
  Eingangsbandfilter für MW/LW
  Bei UKW dreifache Ausnutzung der EF80 als HF-Vorstufe, 1. ZF-Stufe und NF-Vorstufe. Von Blaupunkt als "Triplex-Schaltung" bezeichnet.

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Price in first year of sale
• 239.00 DM

• External source of data
• Erb

• Source of data
• Kat.d.Rundf.GrossH.1952/53

• Literature/Schematics (1)
• -- Original-techn. papers.
