Barcelona H-2054; Blaupunkt Ideal, (ID = 48457) Radio

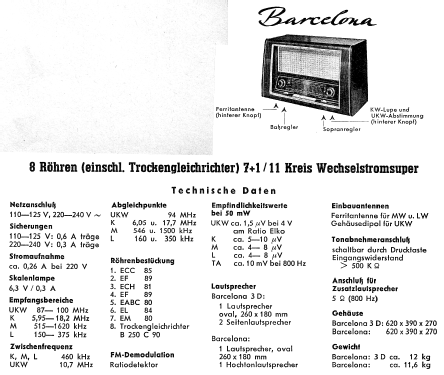

Blaupunkt Ideal,: Barcelona H-2054 [Radio] ID = 48457 930x591
Select picture or schematic to display from thumbnails on the right and click for download.
For model Barcelona H-2054, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 EF89 ECH81 EF89 EM80 EABC80 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125, 220-240 Volt
Loudspeaker 2 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Barcelona H-2054 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 390 x 270 mm / 24.4 x 15.4 x 10.6 inch
Notes

Telefunken UKW-Mischteil mit Variometerabstimmung und Kurzwellen-Lupe. Drehbare Ferritantenne für LW und MW.  2 Lautsprecher: Tiefton (oval) 17 x 26 cm; Hochton 13 cm.

Handbuch des Rundfunkhandels und Werksunterlagen geben 7 Kreise AM an (mit Saugkreis!).

Net weight (2.2 lb = 1 kg) 11.6 kg / 25 lb 8.8 oz (25.551 lb)
Price in first year of sale 349.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55
Literature/Schematics (1) -- Original-techn. papers.
