Colombo Color 7.662.400/401

• País
• Alemania

• Fabricante / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Año
• 1972/1973 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 352392

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 9

• Válvulas
• PC92 PCL200 PCL200 PCL200 PL508 PCF802 PL509 PY500A A66-140X

• Numero de transistores
• 38

• Semiconductores
• AF279 AF109R AF106 BF173 BC183 BC261 AD263 BD163 BC129 BC182 BC178 BC107 BF167 BF184 BF311 BC237 40251 BC148 BC337 BD137 BD138 BD139 ULN2111A 2N4101 BB105 BA182 SFD108 SFD89 OA90 AA113 BA170 BYX10 BY103 AA133 1A-GH MO53 ZF6,8 1N4148 OA91 E45C50 E15C90 SE30 ZTK33

• Principio principal
• Superheterodino en general

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• Altavoz elíptico de imán permanente.

• Material
• Madera

• de Radiomuseum.org
• Modelo: Colombo Color 7.662.400/401 - Blaupunkt Ideal, Berlin,

• Forma
• Sobremesa apaisado (tamaño grande).

• Ancho, altura, profundidad
• 750 x 520 x 470 mm / 29.5 x 20.5 x 18.5 inch

• Anotaciones

• Blaupunkt Farbfernsehgerät Colombo Color 7 662.400/401  Weitere Technische Daten siehe SM3 Baujahr 1972-73

  Jedes Halbleiter-Bauteil ist einmal gelistet, wenige Typen sind nicht erfasst.

• Mencionado en
• -- Original prospect or advert (Blaupunkt Prospekt für Interfunk 1972)

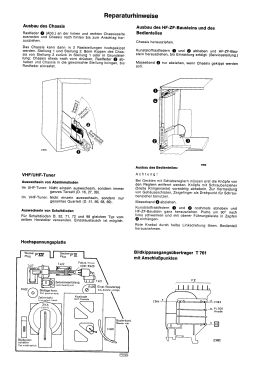

• Documentación / Esquemas (1)
• -- Original-techn. papers.

• Autor
• Modelo creado por Adrian Riesen. Ver en "Modificar Ficha" los participantes posteriores.
