Derby 710M 93710 Serie U

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 25651) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143051) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143052) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143053) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143054) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143056) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143057) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143058) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143059) Radio

Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 143060) Radio
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 274903) Radio Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 274832) Radio
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 274833) Radio Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 742433) Radio
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 742435) Radio Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 742436) Radio
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 835998) Radio Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 867250) Radio
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 867251) Radio Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 867252) Radio
Use red slider bar for more.
Derby 710M 93710 Serie U; Blaupunkt Ideal, (ID = 274903) Radio
Blaupunkt Ideal,: Derby 710M 93710 Serie U [Radio] ID = 274903 839x700

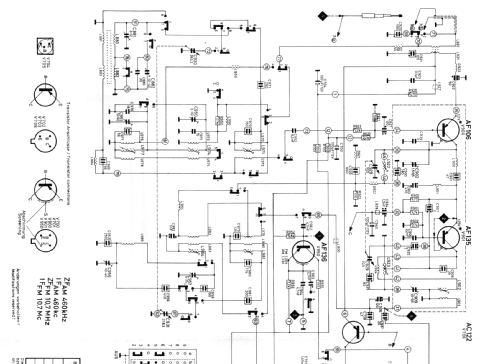

Select picture or schematic to display from thumbnails on the right and click for download.
For model Derby 710M 93710 Serie U, Blaupunkt (Ideal), Berlin, später Hildesheim:
aus Familienbesitz

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1962/1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF135 AF136 AF138 AF137 AC122 AC122 AC122 AC117 AC117
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1.2 W (unknown quality)
from Radiomuseum.org Model: Derby 710M 93710 Serie U - Blaupunkt Ideal, Berlin,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 270 x 200 x 88 mm / 10.6 x 7.9 x 3.5 inch
Notes

Betrieb im Auto über Autohalterung HV450 (41,50 DM) aus 6-V- oder 12-V-Autobatterie möglich.
Technische Daten wie Derby 700, jedoch andere Gehäuseform.

In den Grosshandelskatalogen VDRG und RFP lediglich mit Derby 710M bezeichnet. Die techn. Dokumentation und das Typschild am Gerät Nähe Batteriefach zeigt die Bezeichnung 93710 Nr. U...

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 285.00 DM
Collectors' prices
Source of data Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch RFP 1963
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3138 models, 2791 with images and 2128 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Derby 710M 93710 Serie U
Threads: 1 | Posts: 1
Hits: 665     Replies: 0
blaupunkt: Kontaktschwierigkeiten
Bruce Cohen
25.Jun.17
  1

Zuerst tut das Radio gar nichts. Nach ein paar Mal schalten kommen KW und UKW. Aber LW und MW bleiben stumm.

Zuerst nur Oxydation des Tastensatzes vermutet; dann die Lötungen der Tasten im Verdacht; aber auf der Tastenplatte gibt es auch Durchkontaktierungen...

Die Fehler verschwinden nach jedem Eingriff immer erst einmal, und danach kehren sie fröhlich wieder zurück. Erst bei der Nachlötung der Durchkontaktierung bei Spule L984 ist das Gerät gerettet.






Blaupunkt Ideal,: Derby 710M 93710 Serie U
